CAD에 사용되는 dwg 파일은 도면이나 설계가 많으며, 해당 내용을 프로그램과 연동하여 개발하는 경우가 많이 생깁니다. CAD 파일을 프로그램에서 읽어들여서 사용하거나 또는 반대로 프로그램의 결과를 CAD 파일로 내보냅니다. CAD API C# Framework 3.5 및 Framework 4.0을 기반으로 작업을 합니다. 또 CAD 파일에서 사용되는 Plug-In으로 개발이 가능하며, Net Load 후 개발한 DLL을 로딩하여 개발한 Command를 이용하여 작업을 수행 할 수 있습니다. CAD와 3D에 모두 많은 개발 경험이 있는 (주)데브존에 고객님의 소중한

CAD Relate Program Development

프로젝트를 의뢰 하십시요.

(주)데브존의 전체 경력을 조회 하시려면

Achievements

에서 조회하시기 바라며, 전체 포트폴리오를 조회 하시려면

Portfolio

에서 확인하시기 바랍니다. 감사합니다.

*CAD 관련 SW 개발 이미지를 일부 발췌한 화면 입니다. 참고하시기 바라며 전체 이미지는 포트폴리오에서 확인 하시기 바랍니다.

CAD Program CAD Relate Program Development
 CAD내에서 실행된 결과 화면입니다.
CAD 연동 프로그램 개발 - CAD Program CAD Relate Program Development

 CAD Preview CAD Relate Program Development
 CAD 내보내기 미리보기 화면입니다.
CAD 연동 프로그램 개발 - CAD Preview CAD Relate Program Development

ITO CAD Relate Program Development
 프로그램상에서 CAD에 내보낼 내용을 생성하는 화면 입니다(미리보기 포함).
CAD 연동 프로그램 개발 - ITO CAD Relate Program Development

ITO CAD Relate Program Development
 파일 저장을 누르면 DFX 파일로 저장되며, CAD를 실행하여 해당 파일을 열면 됩니다.
CAD 연동 프로그램 개발 - ITO CAD Relate Program Development

ITO CAD Relate Program Development
 Plug in 방식으로 명령어 ITO를 쳐서 프로그램과 동일한 모양으로 CAD에 그려지는 모습입니다.
CAD 연동 프로그램 개발 - ITO CAD Relate Program Development


*CAD Plug-in을 설치하는 메뉴얼의 일부 입니다.
1. 캐드 버튼을 클릭 합니다.

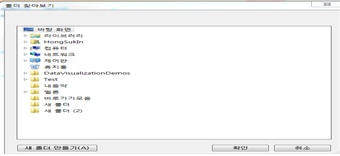

2. 저장 하실 폴더를 지정 한 후 확인을 누릅니다.

3. 메시지 창이 뜨면 확인을 누릅니다.

4. 캐드가 실행 됩니다.

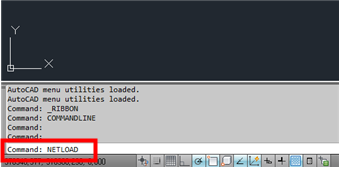

5. 명령창에 NETLOAD 칩니다.

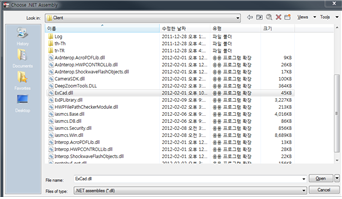

6. 파일 위치(C:\Ex\ExIP\Client\ExCad.dll)를 찾아서 선택 후 open을 눌러 DLL을 등록합니다.

7. "exsend" 명령을 칩니다.(5,6번 과정은 처음 실행 시 한번 DLL 등록 이후에는 생략하고 7번으로 순서로 실행 합니다.)

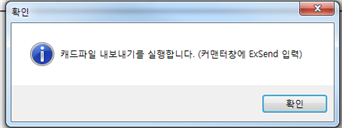

8. "CAD 내보내기를 완료하였습니다." 라는 알림창이 뜹니다. 확인 누르시고 캐드 내보내기 하시면 되겠습니다.





none description  CAD 결과물 작성 방법

1.명령창에 “_PAGESETup”라고 친다. 또는 Output 메뉴에서 PageSetupManager 클릭



2. New 버튼을 누른다.
3. New Page Setup Name을 적은 후 OK를 누른다.

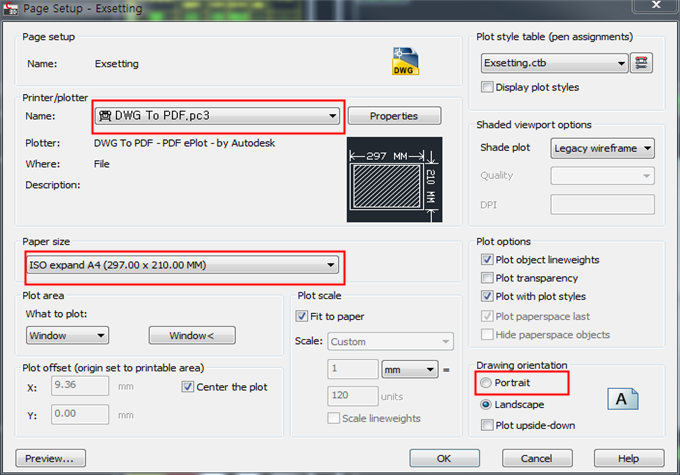

4. Page Setup창이 뜨면 다음과 같이 세팅한다.

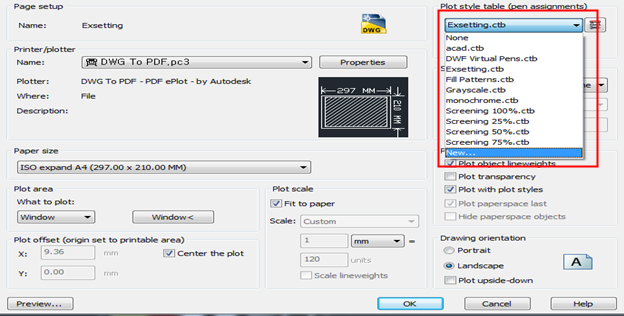

5. Plot style Table에 New를 누른다.

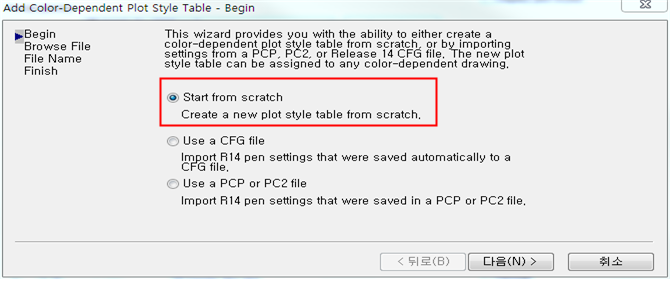

6. Start from scratch를 선택 후 다음

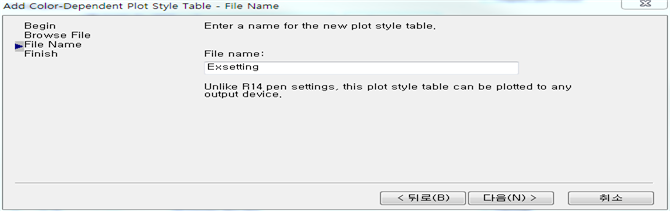

7. File Name 이름 기재 후 다음

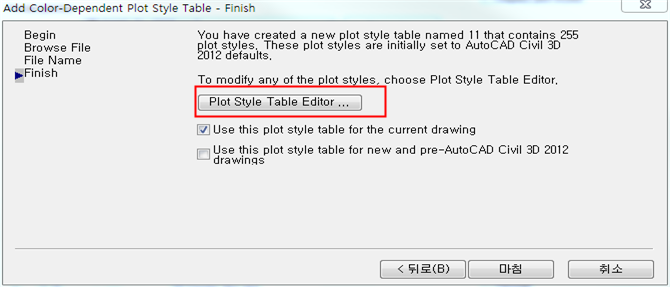

8. Plot Style Table Editor 클릭

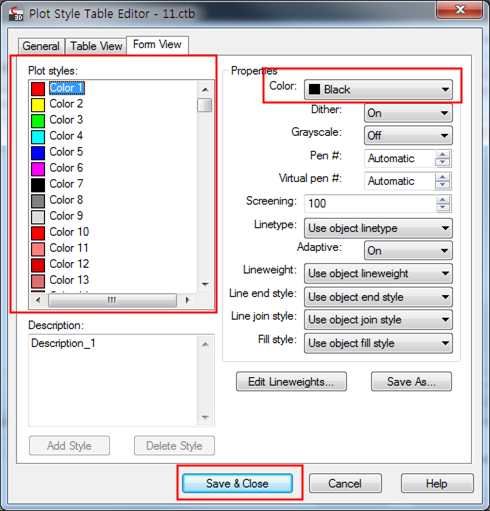

9. FromView 탭에서 Color1, Color2, Color3, Color80, Color255를 각 각 선택 후 Properties를 Black 수정후 Save & Close 버튼 클릭


10. 마침 클릭
11. OK클릭
12. 새로 만든 Setting을 선택 후 Set Current 클릭 (내보내기 기본으로 설정) 후 Close
13. 저장하기

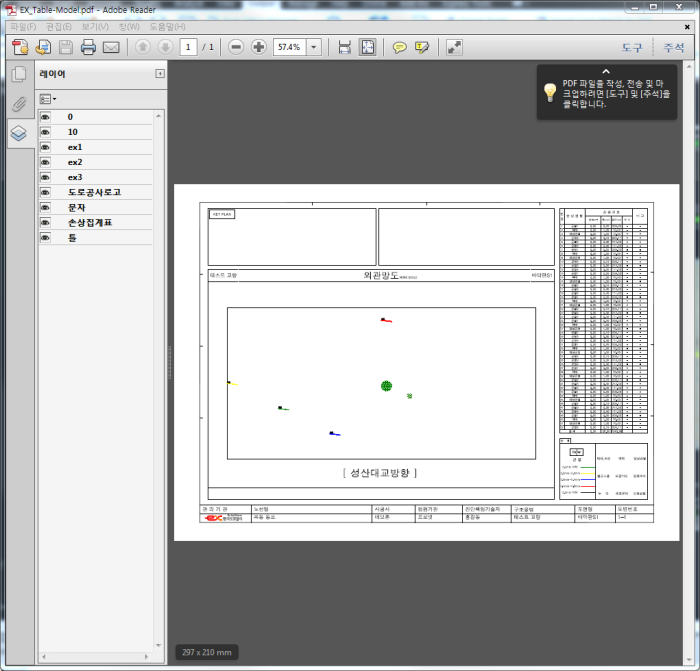

14. PDF 로 내보내기
