Irevo/Hotel doorlock Access control program

Server Software

* 카드 발급 시스템에서 사용할 Server Software 에 대한 설명 입니다.

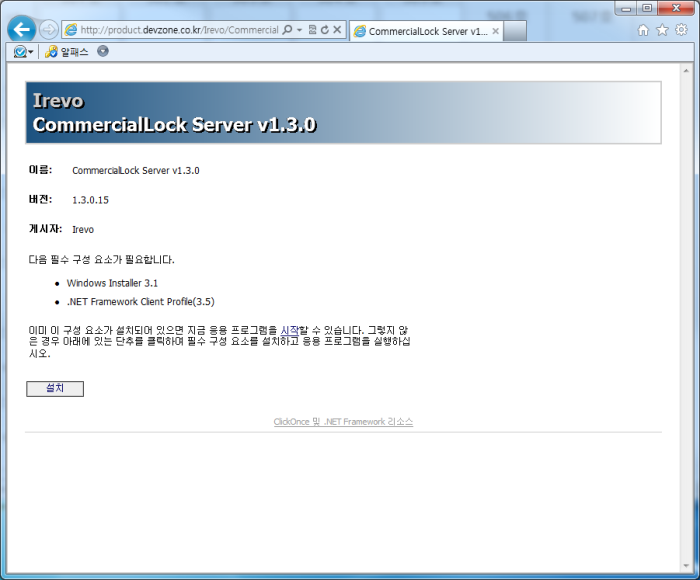

1. 프로그램 설치 (OnLine)

- 제공된 서버의 주소에서 프로그램을 설치합니다.

http://product.devzone.co.kr/Irevo/CommercialLock/Server/

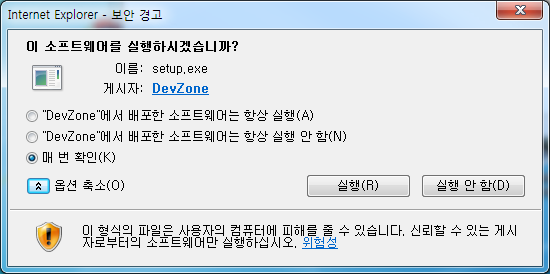

“설치” 버튼을 클릭 하면 Setup.exe 파일이 다운로드 됩니다. 바로 실행하여 설치합니다.

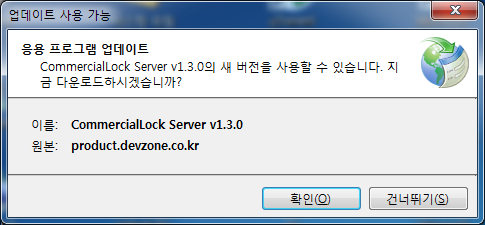

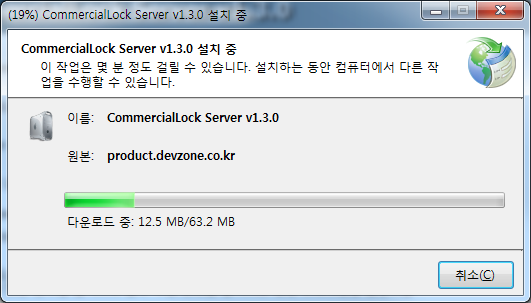

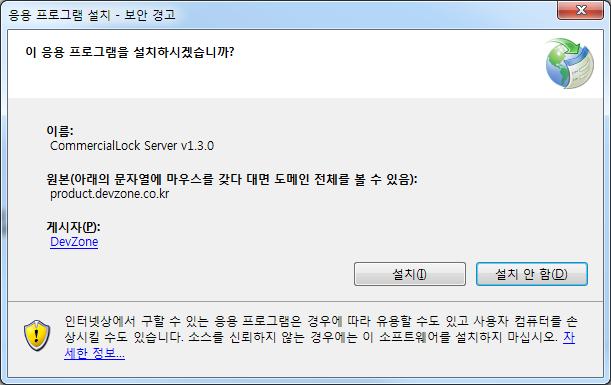

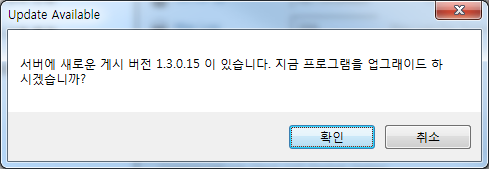

2. 설치 진행 및 업그레이드

- 다음처럼 설치 (또는 업그레이드) 과정에 대한 진행사항이 표시됩니다.

3. 바탕화면 아이콘

- 서버의 바탕화면에서 다음과 같은 아이콘을 클릭합니다.

4. 언어 선택 화면

- 설치 후 처음 실행할 때 진행할 언어를 선택하도록 되어 있습니다.

- 이곳에서 선택한 표시 언어는 프로그램상에서 언제든 변경 할 수 있습니다.

5. 초기 설치 마법사

- 설치 후 처음 실행할때 진행할 언어를 선택하도록 되어 있습니다.

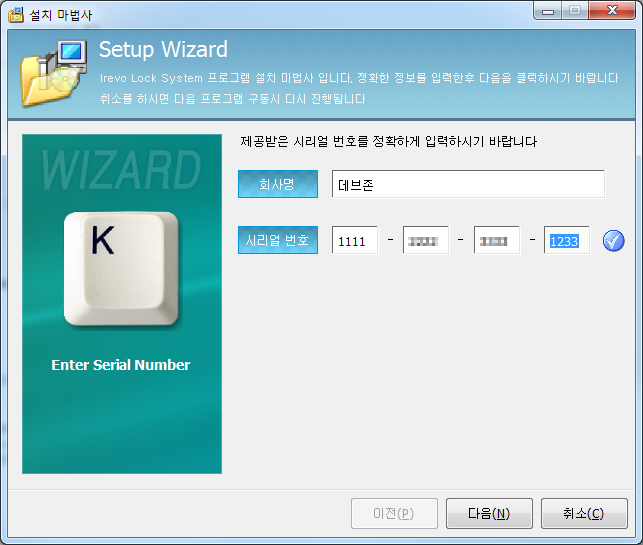

  시리얼 번호 입력 화면

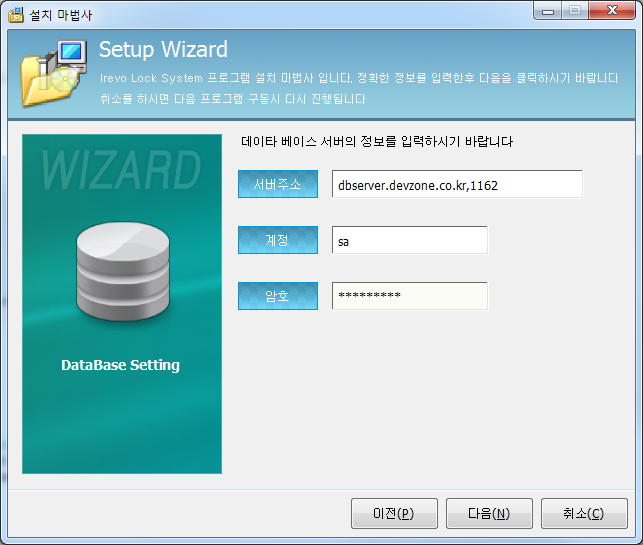

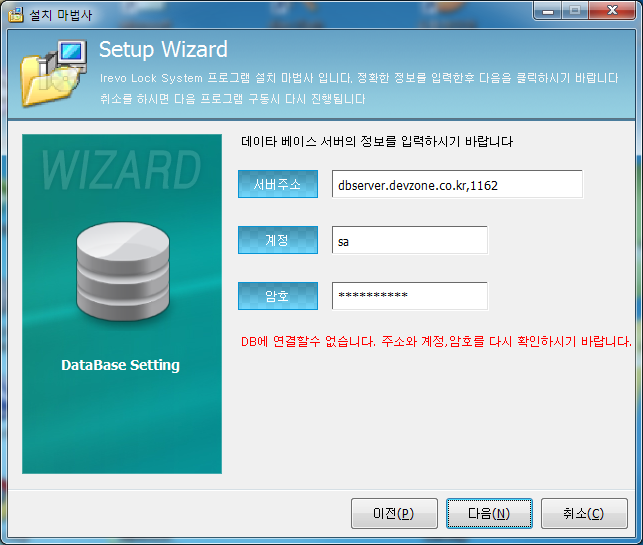

  데이터 베이스 정보 입력

- 정보를 잘못 입력하는 경우 , 다음처럼 오류가 표시되고 진행 되지 않습니다.

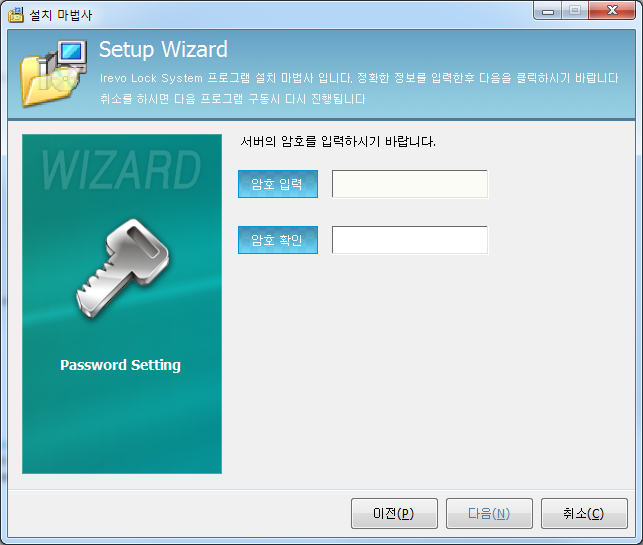

  서버 암호 입력

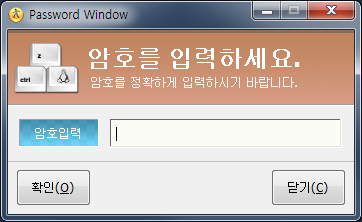

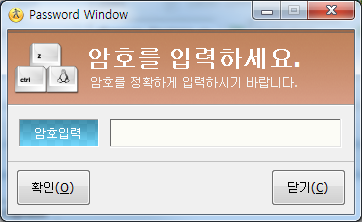

6. 서버 암호 입력

- 초기 실행시 또는 Tray 에서 복귀시 설치 마법사에서 입력했던 암호를 입력하는 화면이 표시됩니다.

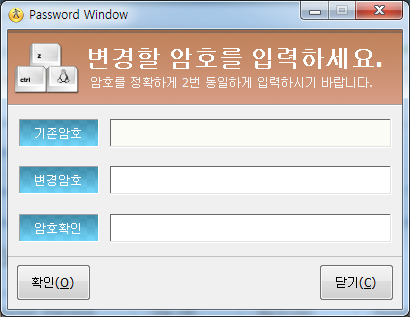

7. 서버 암호 변경

- 도움말(H) -> 서버 암호 변경 메뉴를 클릭하여 암호를 변경할 수 있습니다.

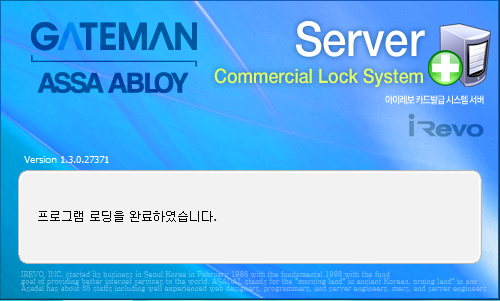

8. Splash

- 서버가 로딩되는 동안 화면에 Splash 화면이 표시되며, 로딩 상태에 대한 메시지가 화면중간에 표시됩니다.

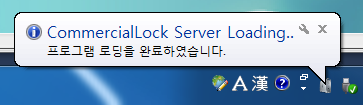

9. Tray Icon

- 서버는 Tray 기능을 지원합니다. 로딩 시나 시스템의 중요한 메시지는 아래처럼 바로 풍선 메시지로 표시됩니다.

프로그램이 화면을 내린 경우 Tray 아이콘을 더블 클릭하거나, 마우스 우측을 눌러 프로그램 보이기를 하면 프로그램이 다시
표시됩니다.

* 화면이 보이기 전 복귀를 위해 암호를 묻는 화면이 표시됩니다.

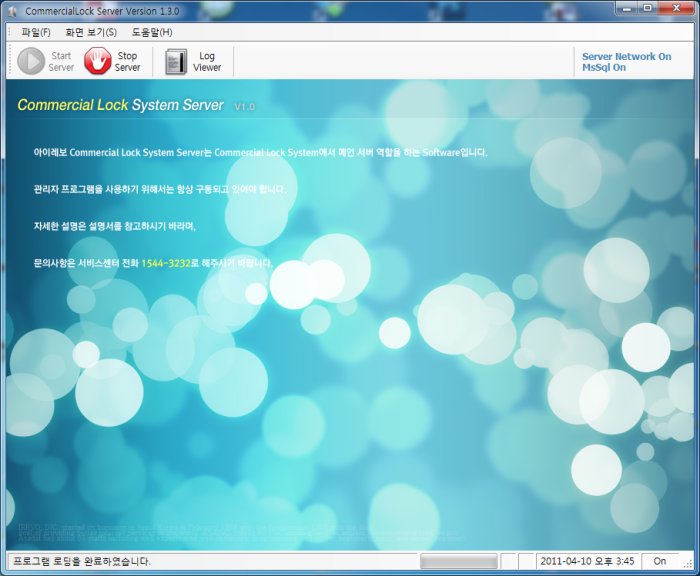

10. Server 시작 화면

- 서버의 초기 시작 화면 입니다.
- 시작화면에는 Irevo의 시스템 관련 설명 Text가 들어간 이미지를 서버와 연동하여 운영하면 됩니다.

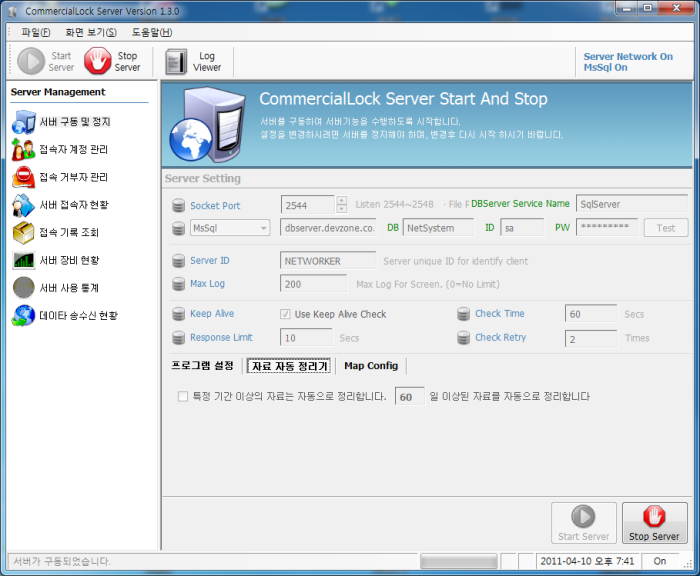

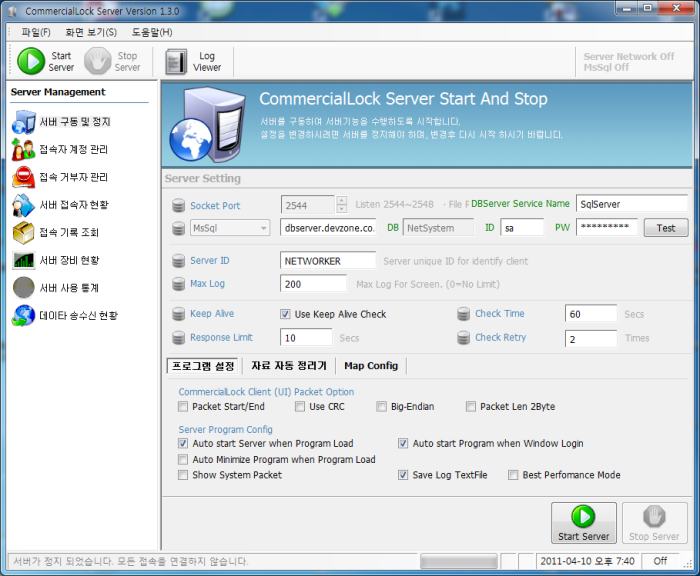

11. Server Manager1 (서버설정, 서버시작/정지)

- 서버를 설정하고 시작/정지할 수 있는 화면입니다. 시작을 누르면 서버가 시작됩니다.

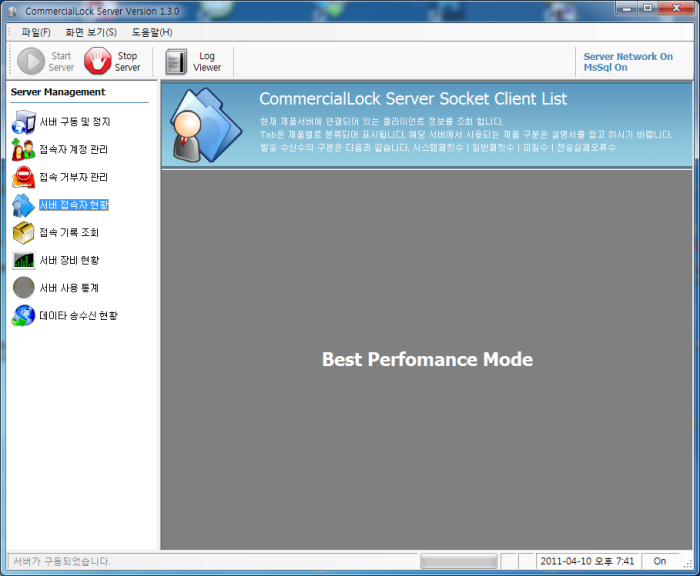

  Best Performance Mode

- 다음처럼 접속 상황, 서버사용통계, 데이터 송수신 화면이 디버깅을 표시하지 않습니다.

  자료 자동 정리기

- 특정일자 지난 자료를 자동으로 삭제합니다.

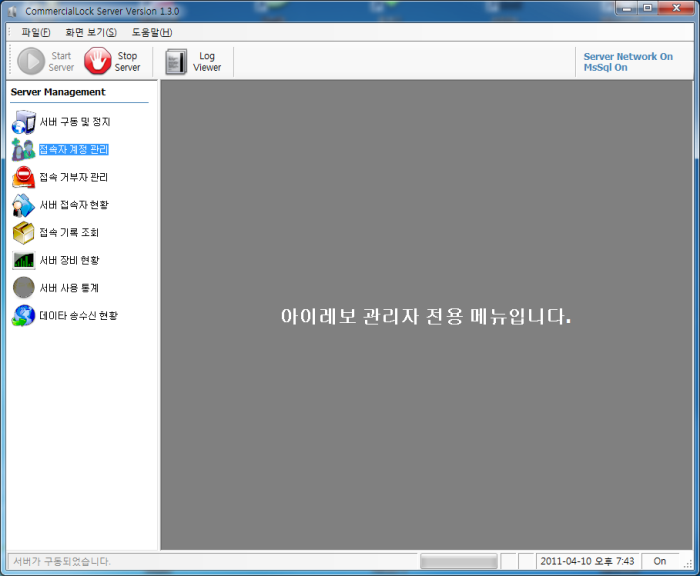

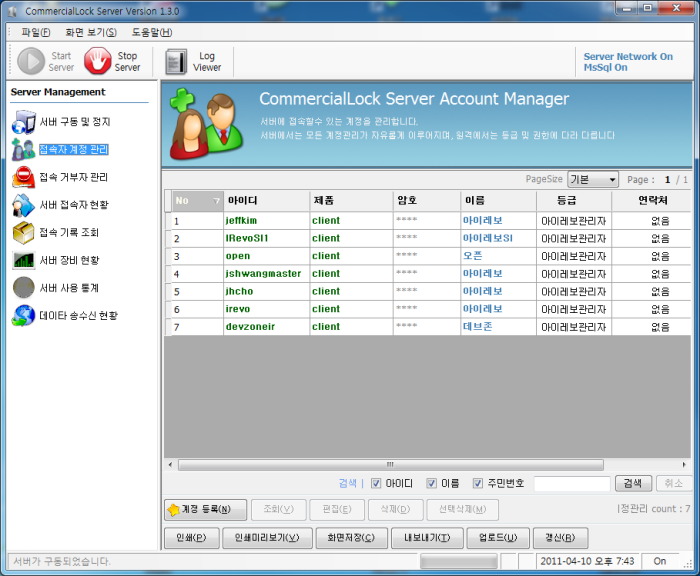

12. Server Manager2 (접속자 계정 관리)

- 모든 권한을 수행할 수 있는 아이레보 관리자를 추가합니다.

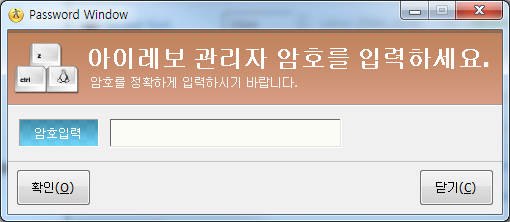

  아이레보 관리자 암호 입력화면

- 암호를 정상적으로 입력하지 못하는 경우 아래처럼 메뉴가 표시되지 않습니다.

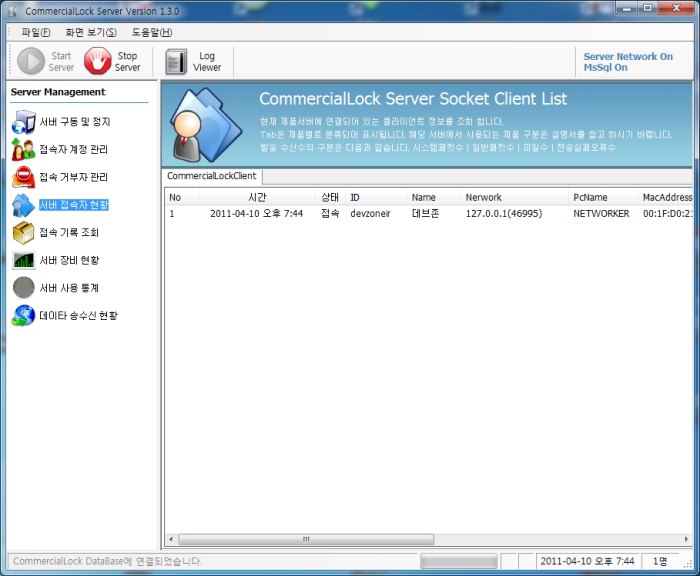

13. Server Manager3 (서버 접속자 현황)

- 현재 서버에 접속해 있는 사용자에 대한 정보를 조회할 수 있습니다.

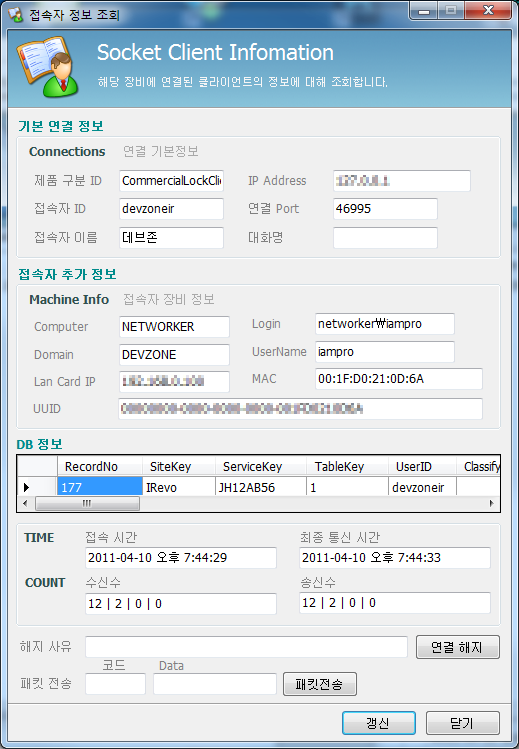

- 더블클릭하여 접속자의 자세한 정보를 볼 수 있습니다.

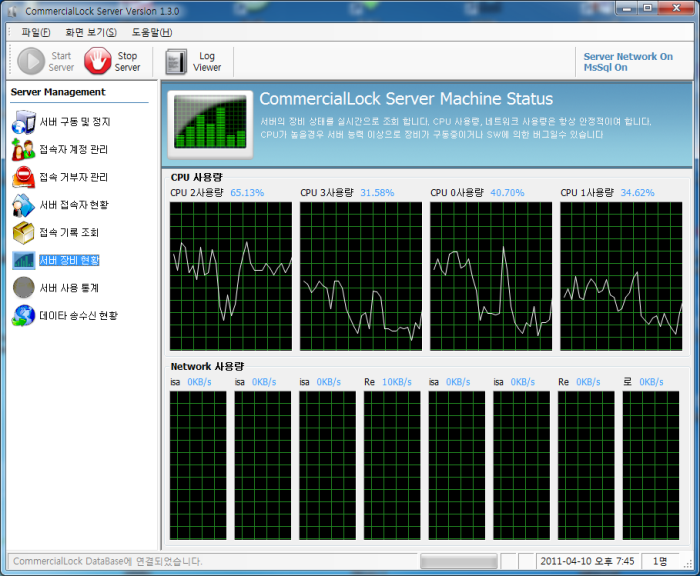

14. Server Manager4 (Server의 CPU 및 네트워크 사용량 관련 정보)

- 서버의 장비 상태를 조회할 수 있습니다.

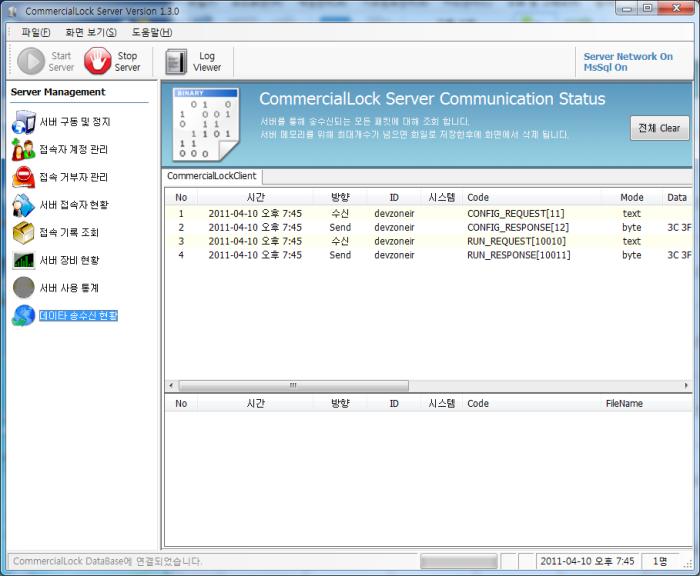

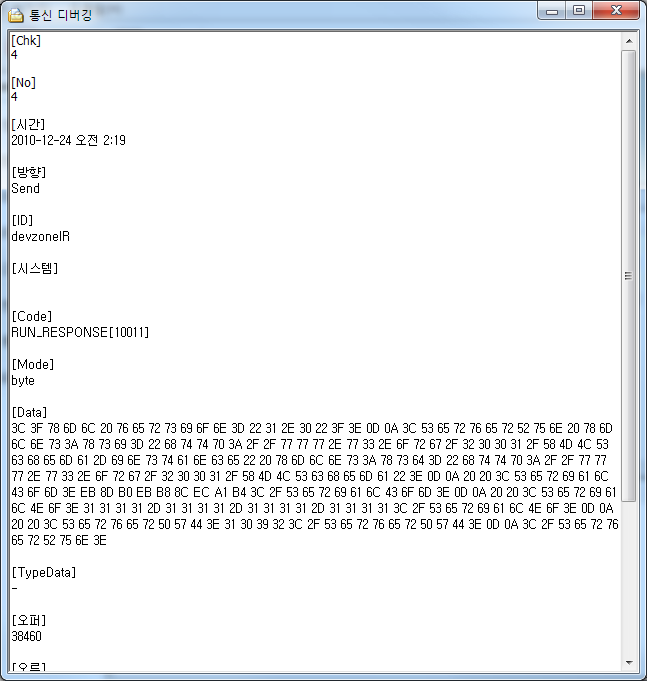

15. Server Manager5 (데이터 송수신 현황)

- 클라이언트와 통신한 내역을 조회할 수 있습니다.

- 일반 패킷 Send/Receive 와 파일 송수신 내용을 표시합니다.

- 더블 클릭하면 통신 데이터에 대한 상세한 정보가 표시됩니다.

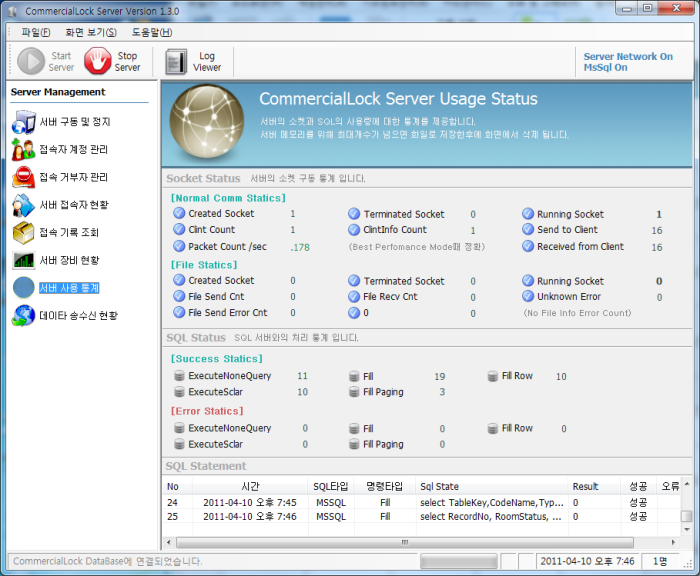

16. Server Manager6 (서버 사용 통계)

- 서버에서 사용중인 모든 Socket 과 DB 내용에 대한 통계입니다.

- 일반적으로 서버는 자체적인 DB 사용보다는 Client에 의한 중계 처리가 더 많습니다.

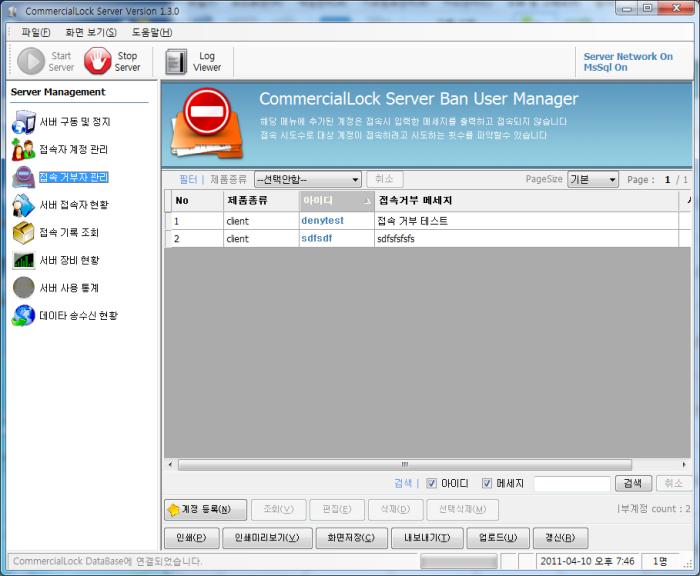

17. Server Manager7 (접속 거부자 관리)

- 접속을 제한할 수 있는 아이디와 사유를 관리합니다.

- 계정등록을 누른 후 접속을 제한할 아이디와 거부메시지를 입력합니다.

- 퇴사 등의 사유로 접속을 제한할 때 사용합니다.

- 이곳에 등록된 아이디로 로그인 할 경우 다음처럼 메시지가 표시되고 로그인이 제한됩니다.

- 입력된 거부 메시지가 메시지 박스로 출력됩니다.

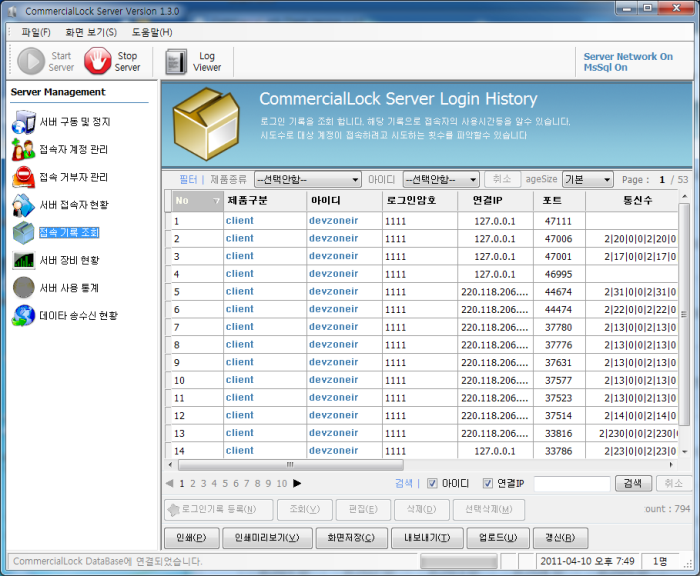

18. Server Manager8 (접속 기록 조회)

- 서버에 접속한 모든 사용자의 기록을 조회합니다.

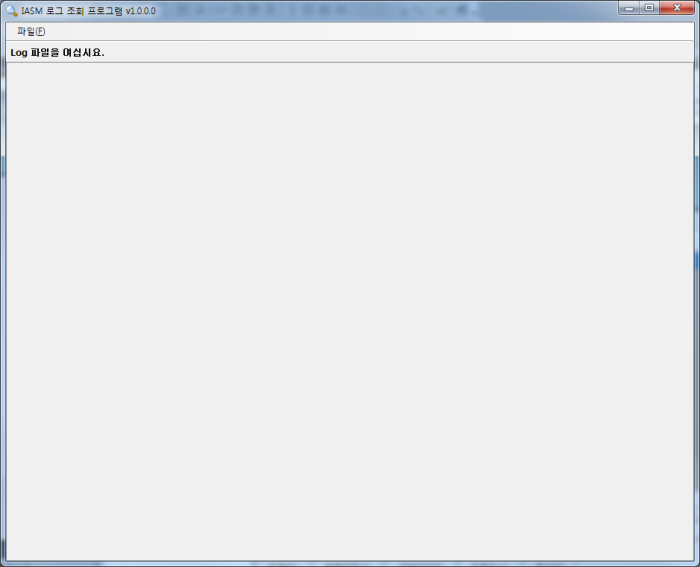

19. Log Viewer

- 서버에서 생성한 모든 Log 를 조회하는데 사용하는 Viewer 입니다.

- 로그 파일을 선택하여 열기를 하면 다음처럼 로그를 조회할 수 있습니다.

20. 화면 보기(S) 메뉴

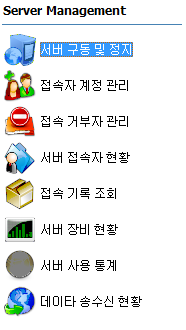

- 화면 보기 메뉴에는 시작화면, 서버 구동 및 정지. 접속자 계정 관리, 접속 거부자 관리 등의 내용이 있습니다.

  서버 관리 화면

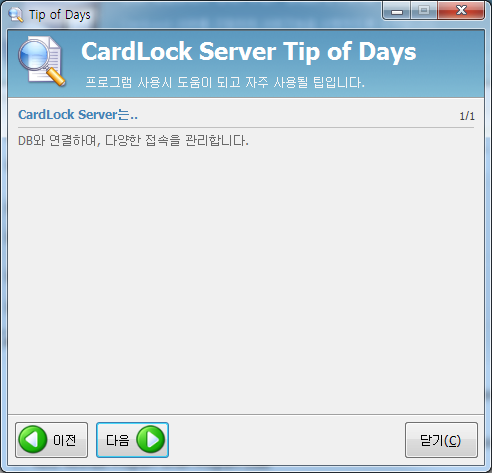

21. 도움말(H) 메뉴 - Tip of Days

- 자주 사용되는 Tip 을 표시하는 Tip of Days 를 제공합니다.

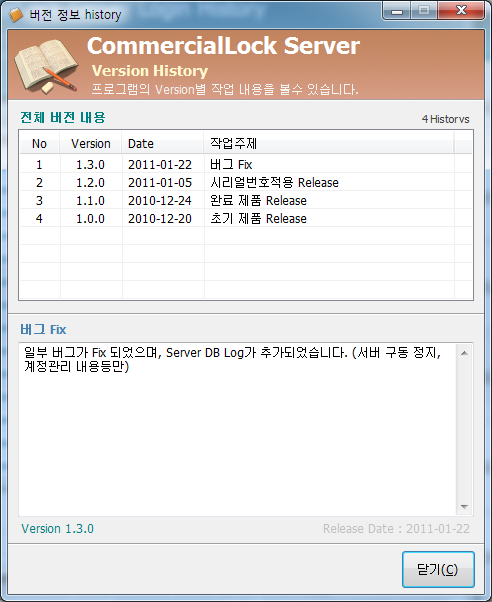

22. 도움말(H) 메뉴 - Version History

- 버전의 History 를 표시 합니다.

- 처음 빌드부터 주요 릴리즈 될 때 모든 배포 내용을 확인할 수 있으며, 업그래이드 되었을때 업그래이드 내용을 고객이 직접
확인할 수 있습니다.

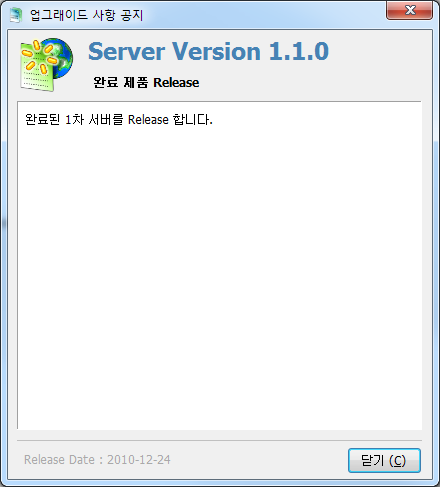

  업그래이드 후 처음 실행 시 공지 기능

23. 도움말(H) 메뉴 - 가젯

- 총 4개의 (주)데브존 기본 가젯을 제공합니다.

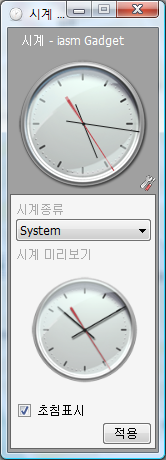

  시계 가젯

- 시계를 보는 가젯, 시계 종류 선택 가능, 초침보기 선택 가능

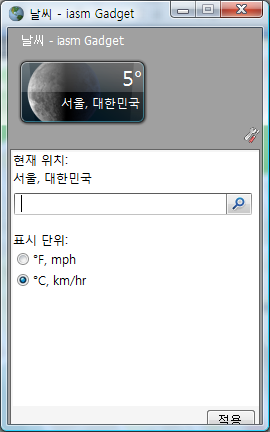

  날씨 가젯

- 현재 지역의 날씨를 보는 가젯

- 설정으로 지역 변경 가능

  달력 가젯

  CPU 가젯

- 현재 PC 의 CPU 메모리를 실시간으로 파악 가능

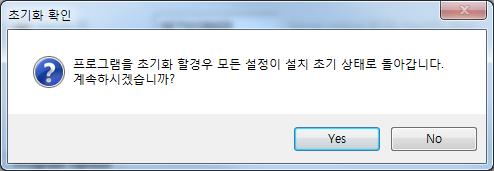

24. 도움말(H) 메뉴 - 프로그램 초기화

- 프로그램을 설치 초기화 상태로 되돌립니다.

- 모든 설정과 Serial 번호, 암호 등이 모두 삭제되어 초기화됩니다.

- 'Yes' 를 누른 후 암호를 입력하면 초기화됩니다.

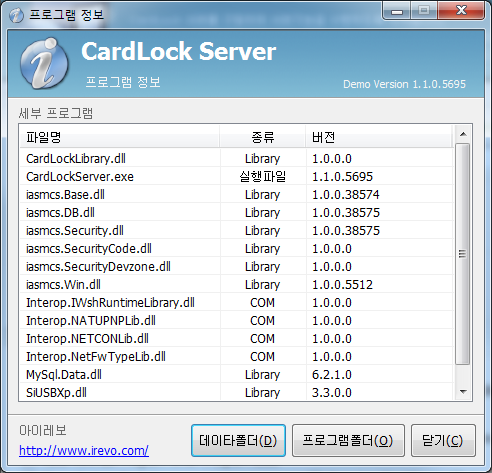

25. 도움말(H) 메뉴 - About

- Program About 화면을 제공합니다.

- 사용중인 전체 Program 파일들과 버전을 자세히 확인할 수 있습니다.

Client Software (관리자 프로그램)

* 카드 발급 시스템에서 사용할 관리자 Software 에 대한 설명입니다.

1. 관리자 프로그램 기본 부분

1-1 프로그램 설치 (OnLine)

* 위 Server Software 내용과 상동

1-2 설치 진행 및 업그레이드

* 위 Server Software 내용과 상동

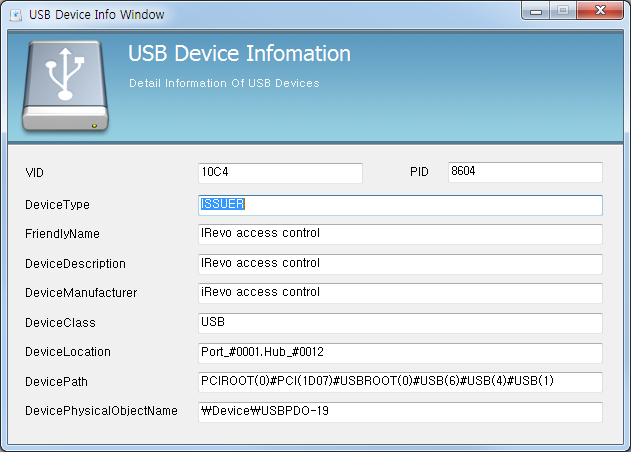

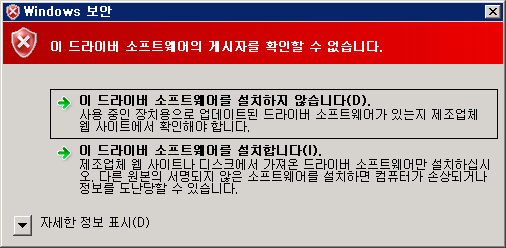

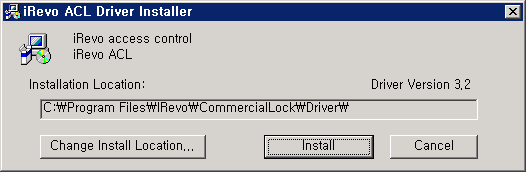

1-3 USB Driver 설치

- 드라이버가 설치되어 있지 않으면 다음처럼 USB 드라이버를 인스톨 하라는 메시지가 표시되며 확인 버튼을 누르고 Install 을
  누르면 설치가 진행됩니다.

1-4 바탕화면 아이콘

- 서버의 바탕화면에서 다음과 같은 아이콘을 클릭합니다.

1-5 언어선택 화면

* 위 Server Software 내용과 상동

* 서버와 클라이언트는 각각 다른 언어로 설정할 수 있습니다.

1-6 초기 설치 마법사

* 위 Server Software 내용과 상동

1-7 로그인

- 관리자 프로그램은 C/S 프로그램이므로 서버로 로그인 해야 합니다.

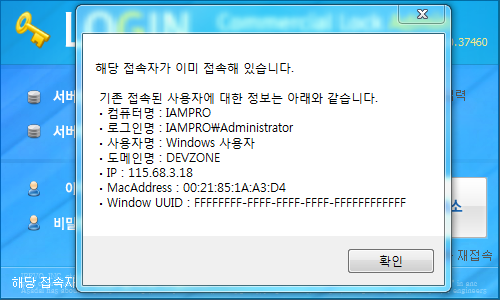

- 이미 다른 사람이 접속중인 경우 다음과 같은 메시지가 표시됩니다.

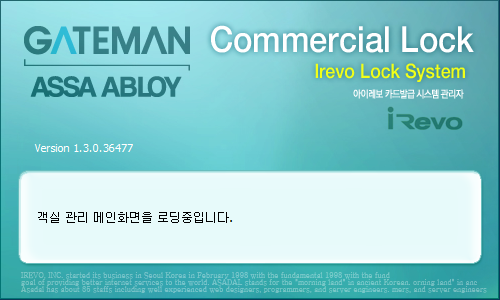

1-8 Splash

- 로그인 후 프로그램이 로딩되기 전에 Splash 화면이 표시됩니다.

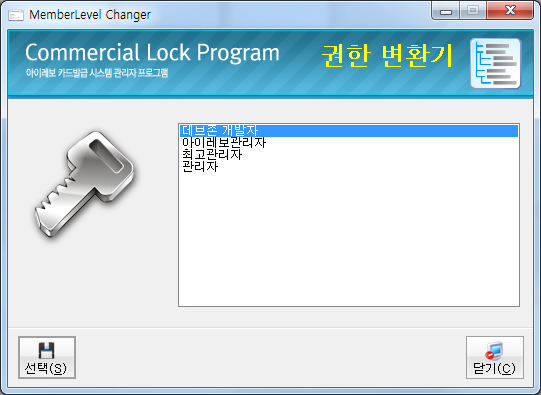

1-9 권한 변경

- 메인 화면상에서 Ctrl+F10 을 누르면 권한 선택창이 뜨며 정해진 암호를 입력하고 권한을 변경할 수 있습니다.

- 원하는 권한을 더블클릭하거나 선택한 후 선택버튼을 클릭하면 해당권한으로 변경되며 화면의 메뉴 상태등이 변경됩니다.

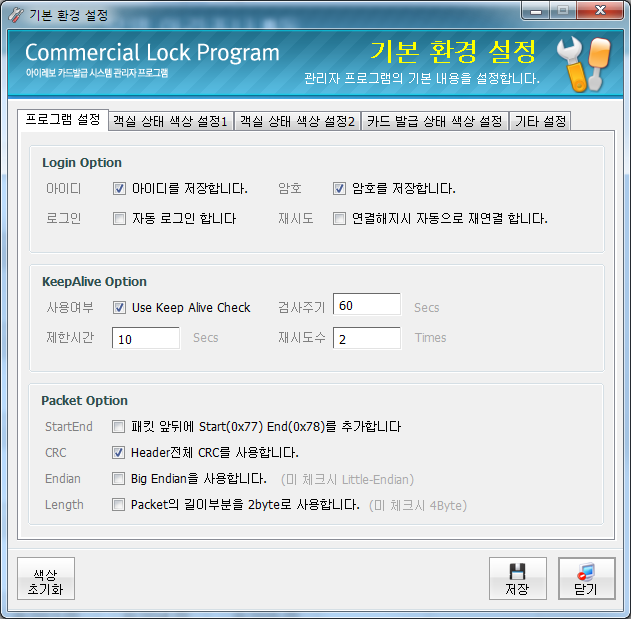

1-11 기본 환경 설정

- Client Program에 필요한 각종 환경 설정을 제공합니다. 로그인 관련 모드 관련, 색상 세팅 등의 내용을 설정합니다.
  클라이언트 별로 틀리게 운영되는 정보가 이곳에서 설정됩니다.

  프로그램 설정

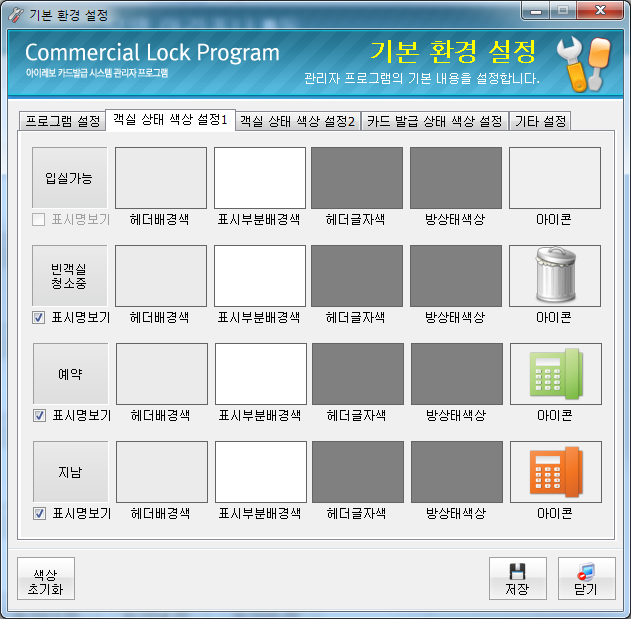

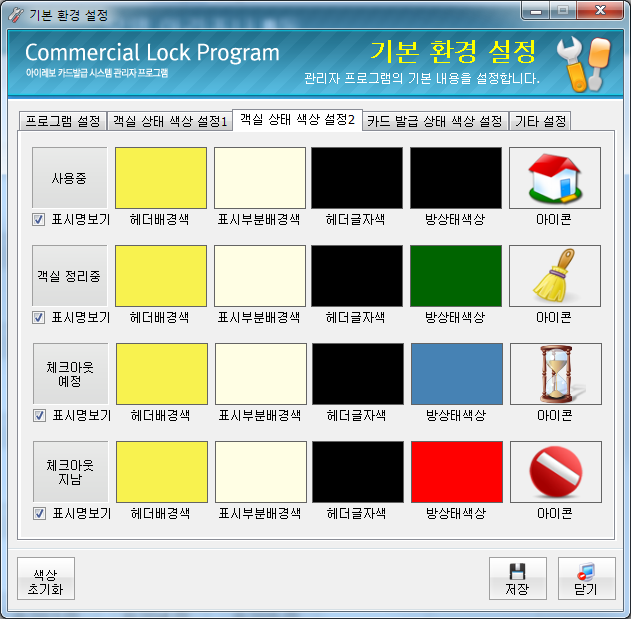

  객실 상태 색상 설정 1,2

- 항목의 색상 부분을 더블 클릭하여 색상을 설정할 수 있습니다.

- 아이콘을 클릭하면 이미지를 선택할 수 있습니다. 우측 버튼을 클릭하면 이미지가 삭제됩니다.

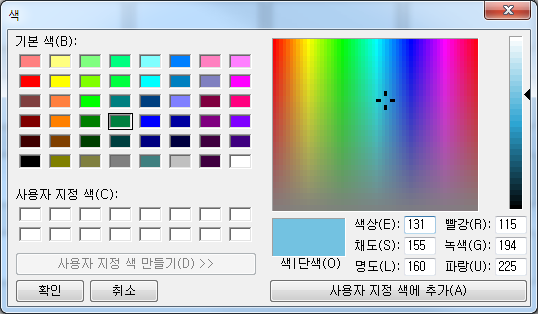

- 색상을 클릭하면 Color Picker 가 표시됩니다.

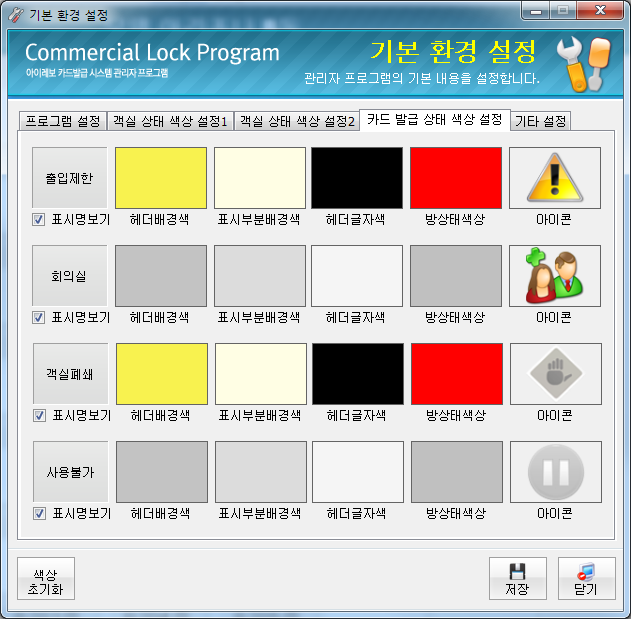

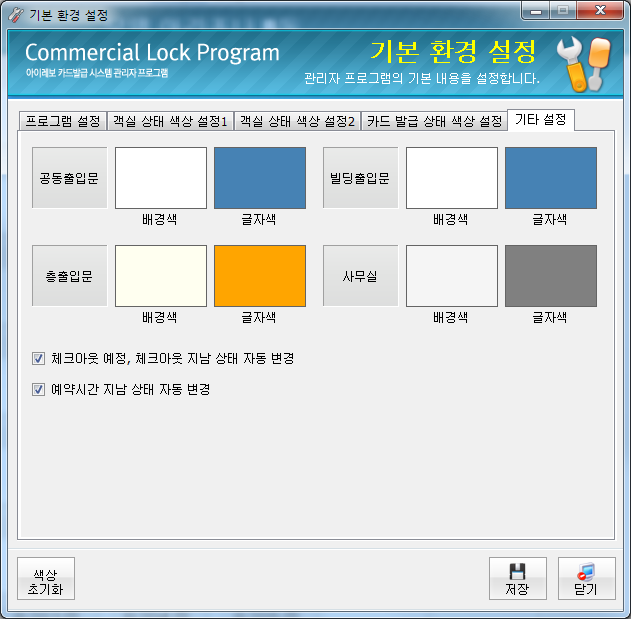

  카드 발급 상태 색상 설정

- 해당 객실에 대상 카드가 출입제한, 회의실, 객실폐쇄가 발급이 한개 이상 되어있으면, 설정된 상태로 표시됩니다.

- 카드를 삭제하면 원상태로 복귀됩니다.

- 체크아웃 예정, 체크아웃 지남 상태 자동 변경 : 시간이 지나면 자동으로 체크하여 상태를 변경합니다.
- 예약시간 지남 상태 자동 변경 : 객실 예약 시간이 지나면 예약시간 지남으로 상태를 자동으로변경합니다.

* 색상 초기화를 클릭하면 모든 설정 색상을 초기상태로 되돌립니다.

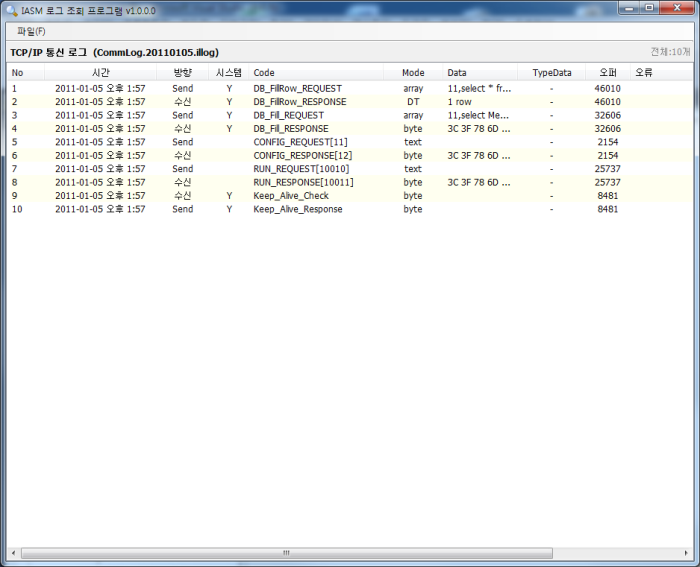

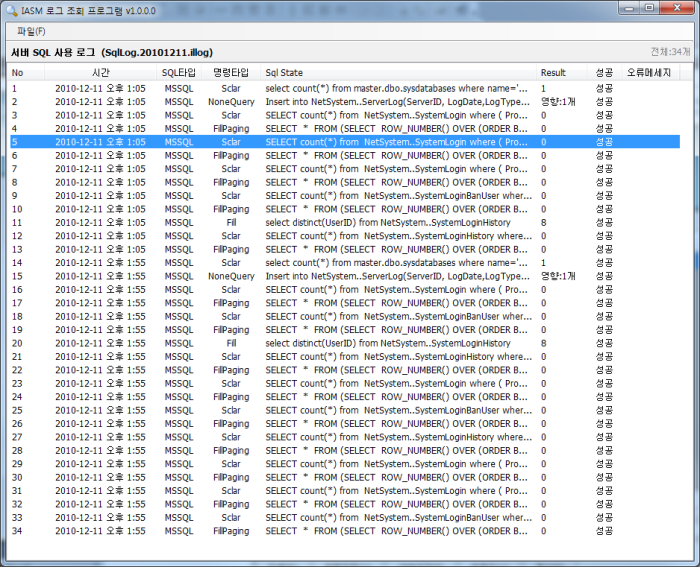

1-12 Log Viewer

- Log Viewer는 클라이언트에서 생성한 모든 Log를 조회하는데 사용하는 Viewer 입니다.
- 로그의 위치는 C:\IRevo\CommercialLock\Client\log\ 입니다.
- 로그는 폴더안에 일자별로 저장되며, 각 로그 폴더는 다음의 정보를 포함하고 있습니다.
  1. SQL : SQL문 실행 기록 로그
  2. TcpComm: 통신 데이터 기록 로그
  3. Message : 프로그램에서 표시되었던 Message 부분에 대한 로그 (Splash, 메인화면 아래창)

- 파일-> 파일열기를 하여 로그파일을 선택합니다.

- 로그파일을 선택하여 열기를 하면 다음처럼 로그를 조회할 수 있습니다.

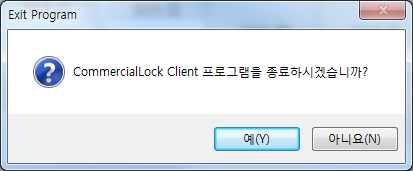

1-13 프로그램 끝내기

- Client Program에 필요한 환경 설정을 제공합니다.

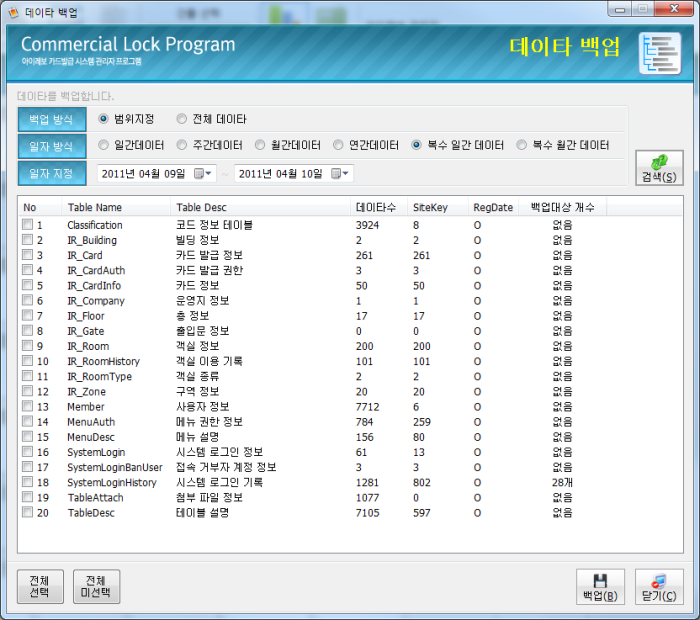

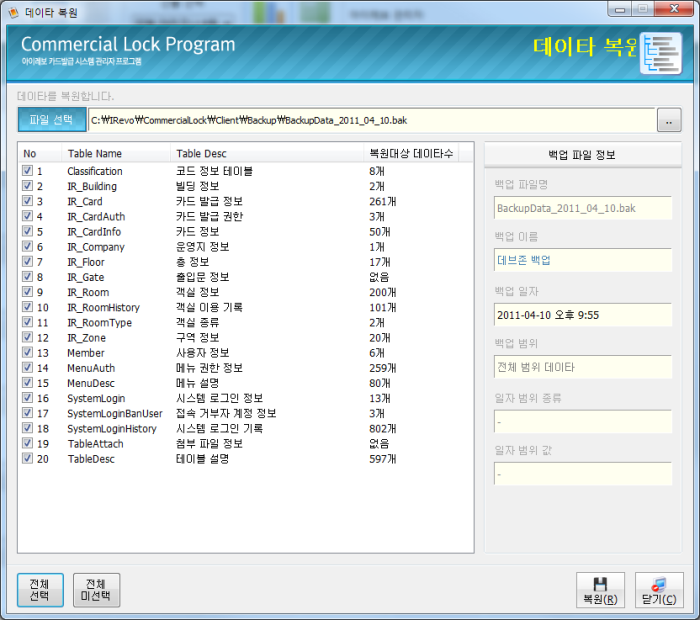

1-15 데이터 백업/ 복원 기능

- 데이터를 백업 하고 복원하는 기능을 제공 합니다. DB 서버자체를 백업하는 것이 좋지만, 해당 기능을 사용하지 모르는 경우
  데이터 백업, 데이터 복원기능을 사용하여 데이터를 백업/복원 할 수 있습니다.

- 원하는 기간, 원하는 데이터를 선택한 후 백업을 누릅니다.

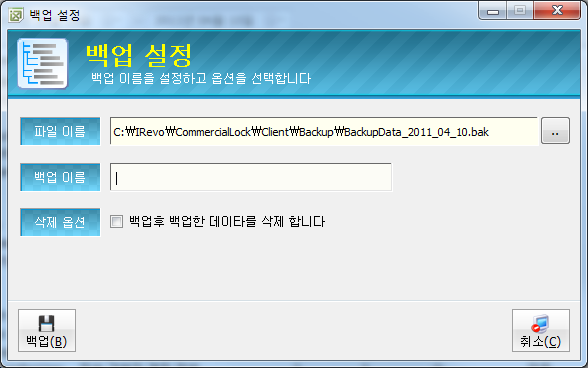

- 백업에 대한 이름을 설정한 후 백업을 시작합니다.

- 복원시 백업한 파일을 선택하여 데이터를 복원합니다.

2. 메인 화면

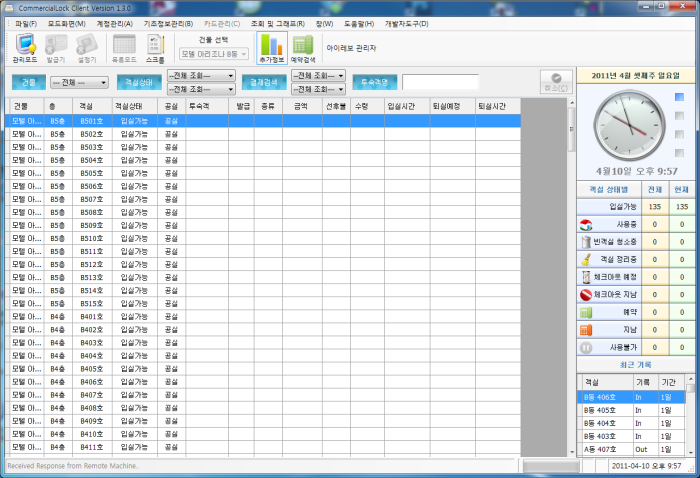

2-1 목록 모드

- 목록으로 관리하는 화면입니다.

2-2 그래픽 모드 (스크롤 모드)

- 그래픽으로 스크롤 하면서 객실을 관리합니다.

3. 모드 및 화면

3-1 각종 상태 표시

- 다음의 3개의 단계 (관리모드, 발급기, 세팅기)를 확인할 수 있는 상태 아이콘이 TopTool Area 에 표시됩니다.

  발급기

  도어록 Setting

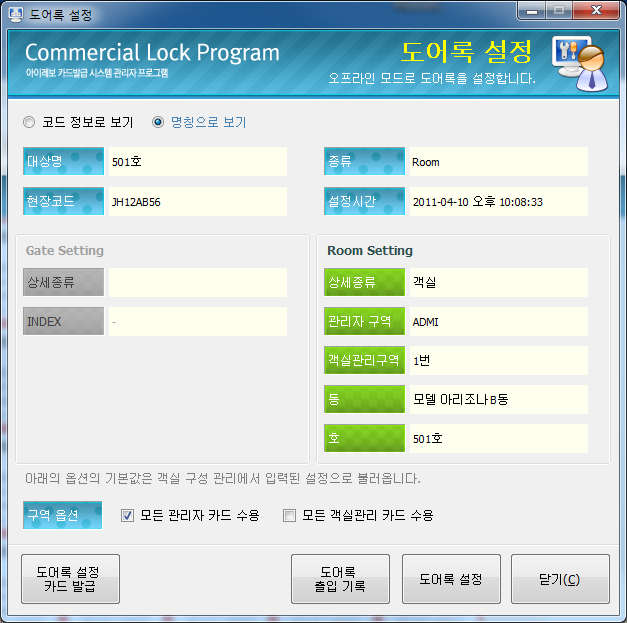

3-2 도어록 세팅 프로그램

- 도어록 설정기가 연결되어 있으면 동별로 설정할 수 있습니다.

4. 일반적인 관리 모듈 기능

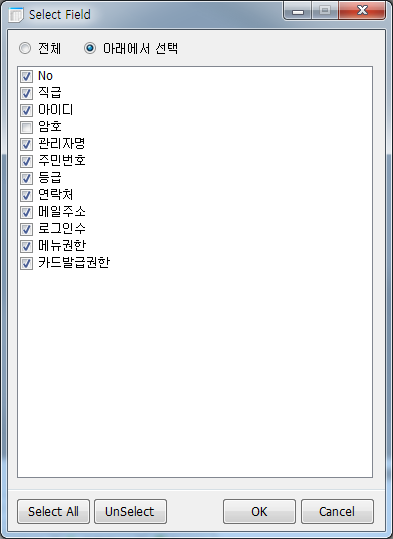

  인쇄시 필드 선택기

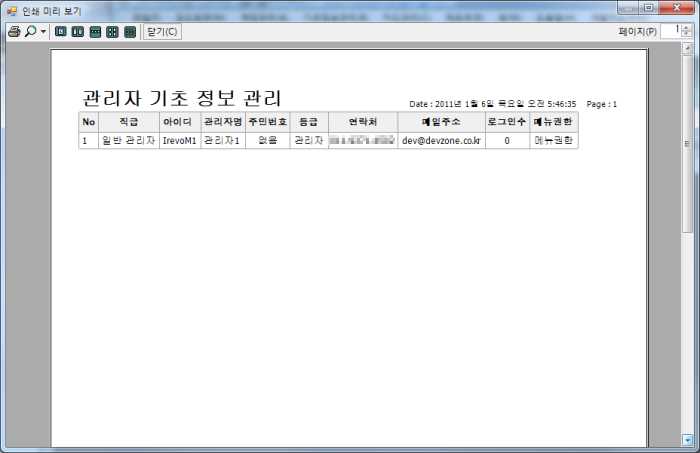

  인쇄 미리보기

5. 계정 관리

5-1 최고 관리자의 생성

- 최고 관리자는 서버에서만 생성되며, 관리자 프로그램에서는 전혀 노출되지 않습니다.

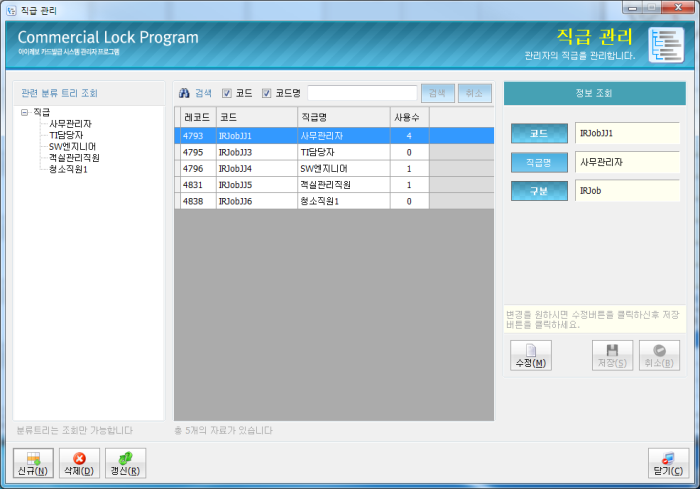

5-2 직급 구분 관리

- 추가할 관리자의 직급에 대한 관리를 수행합니다.

5-3 관리자 계정 관리

- 관리자를 추가/생성/삭제 합니다.

  직원등록 버튼 클릭하여 추가

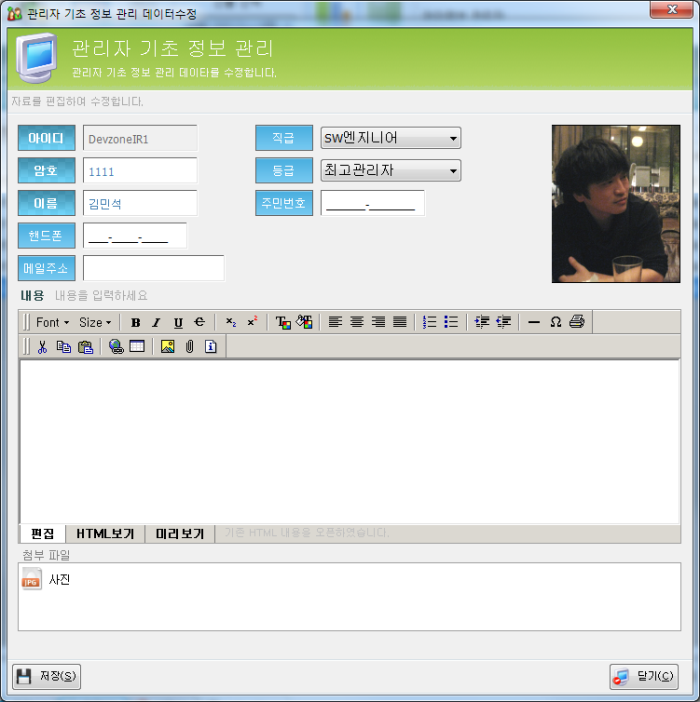

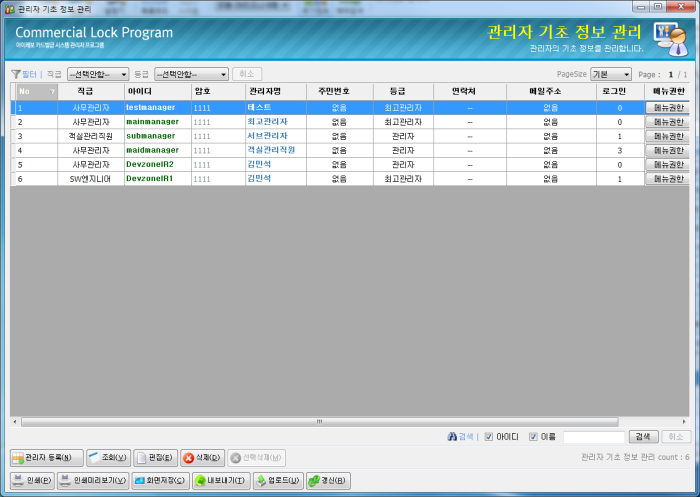

  관리자 계정 관리 화면

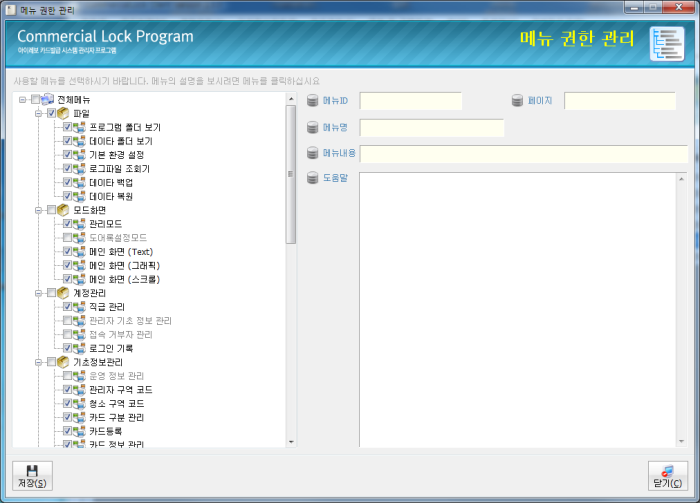

  메뉴 권한 관리

  카드 발급 권한 관리

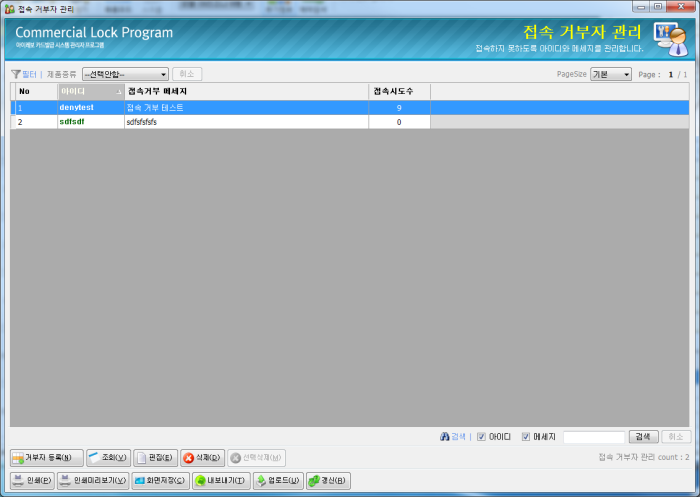

5-4 접속 거부자 관리

- 관리자 프로그램의 접속을 거부할 관리자와 이유를 관리합니다.
- 접속 거부자는 퇴사자 또는 일시로 접속을 못하게 할 때 사용합니다.
  (관리자 퇴사시 자료 보존을 위해 관리자 ID삭제보다는 접속 거부자로 등록하시기 바랍니다)

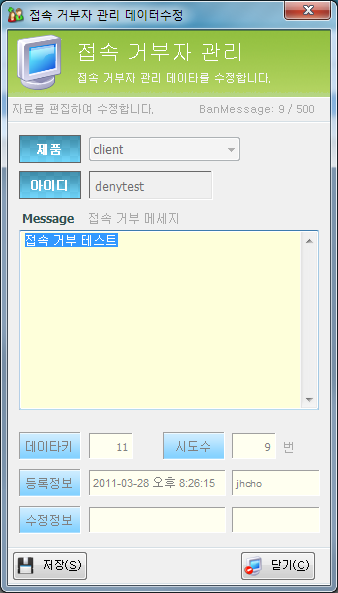

  접속 거부자 추가/수정

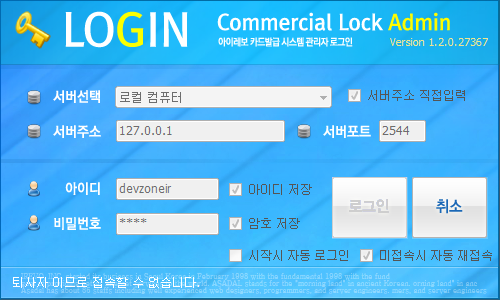

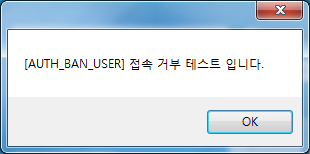

  접속 거부자 로그인시

- 로그인 시도한 쪽에 입력한 메시지가 보이며, 접속 시도가 1이 증가됩니다.

5-5 로그인 기록 조회

- 관리자의 모든 로그인 기록을 조회합니다.시간,IP,로그인한 PC의 정보도 조회가 가능합니다.
  (암호는 개발자, 최고관리자만 조회가능합니다. 일반관리자는 *로 보입니다.)

7. 기초 정보 관리

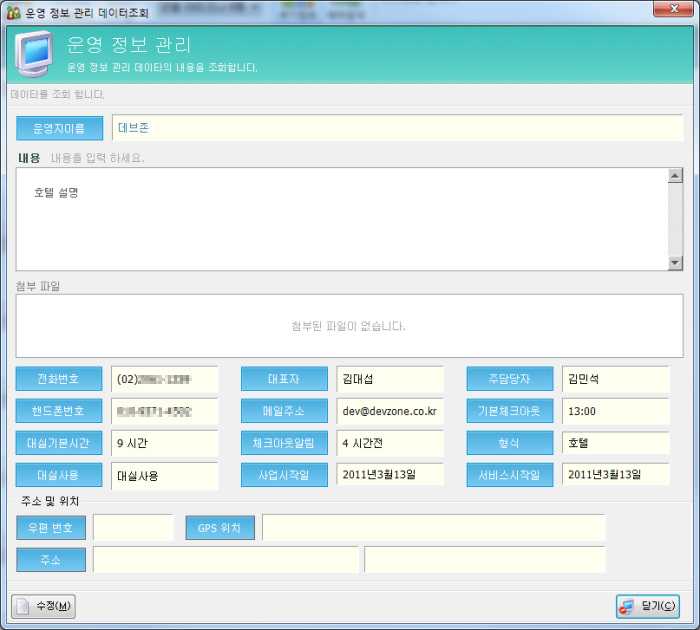

7-1 운영 정보 관리

- 해당 시스템을 운영하는 곳의 정보를 관리합니다.

  기숙사로 운영시

- 기숙사로 설정시 숙박종ㅊ류, 결제금액, 결제종류, 결제시기 등을 관리하지 않습니다.

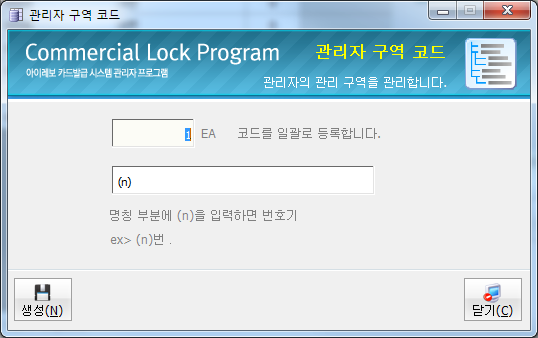

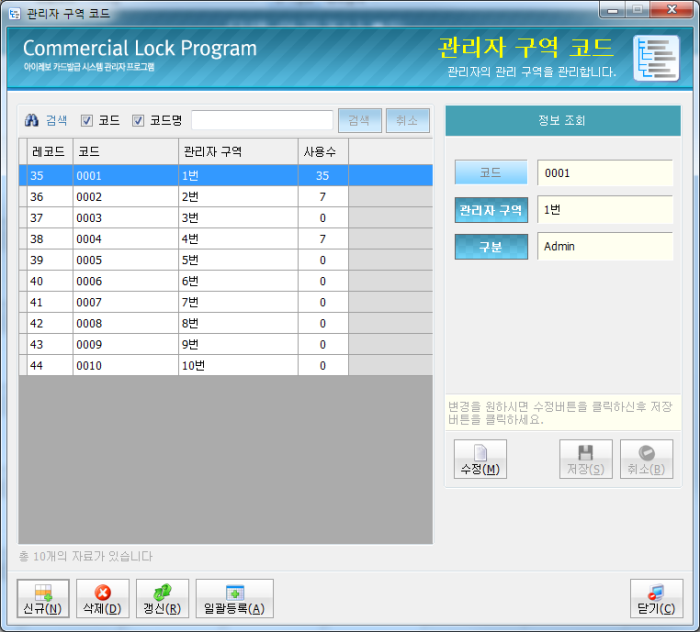

7-2 관리자 구역 코드 관리

- 해당 시스템에서 사용될 관리자 구역의 코드를 미리 생성 관리 합니다.

- 이곳에서 생성된 관리자 구역코드는 객실 구성관리에서 할당할 수 있습니다.

  일괄등록

7-3 청소 구역 관리

- 위의 관리자 구역 관리와 동일하며, 같은 형식으로 관리됩니다.

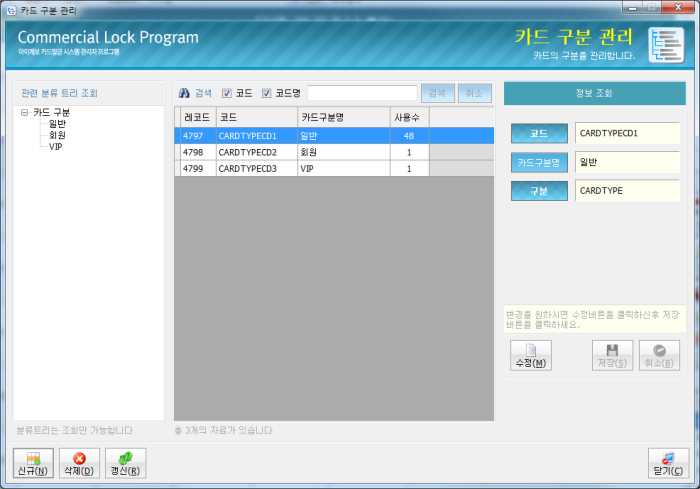

7-4 카드 분류 관리

- 사용되는 카드의 종류를 세팅합니다. 1단계 분류입니다.

7-5 카드 등록 [발급기]

- 카드의 UID 와 표시명을 매칭 관리합니다. 카드 발급기에 카드를 넣어서 일괄 등록할 수 있습니다.

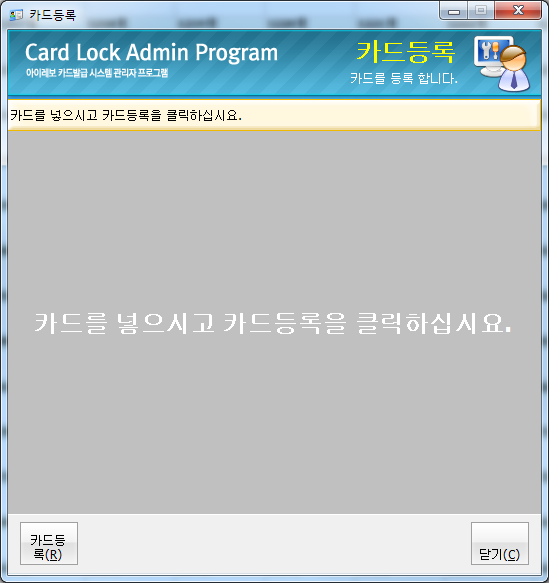

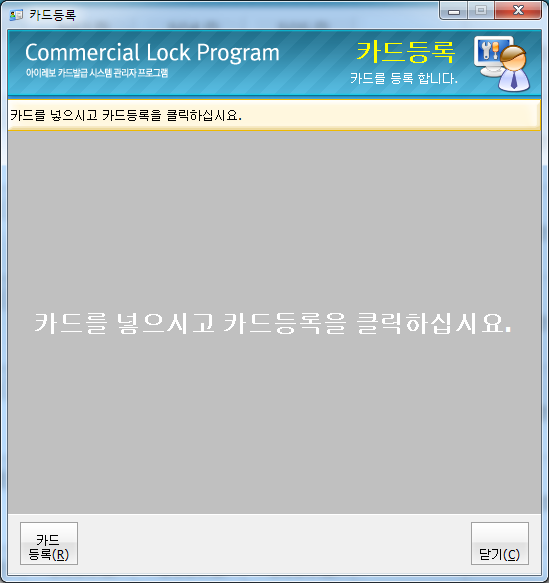

  카드 등록 화면

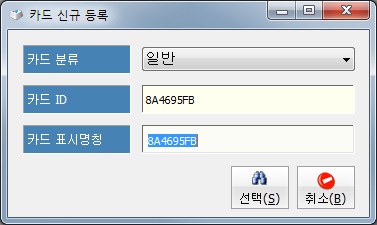

  카드 신규 등록 화면

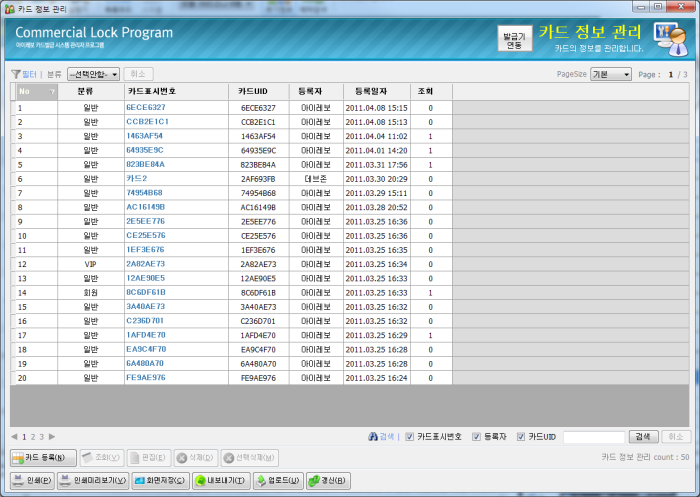

7-6 카드 정보 관리

- 카드의 UID와 표시 명을 연동하여 관리합니다.
- 해당 화면에서 등록해서 관리해도 되며, 처음으로 카드가 사용되는 경우 실시간으로 입력할 수 있습니다.
  (카드 발급, 카드 정보 읽기, 카드삭제 등 모든 카드 업무에 해당)

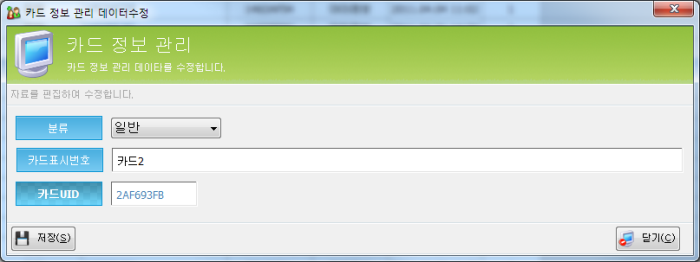

  카드 정보 추가/수정

  카드 등록 화면

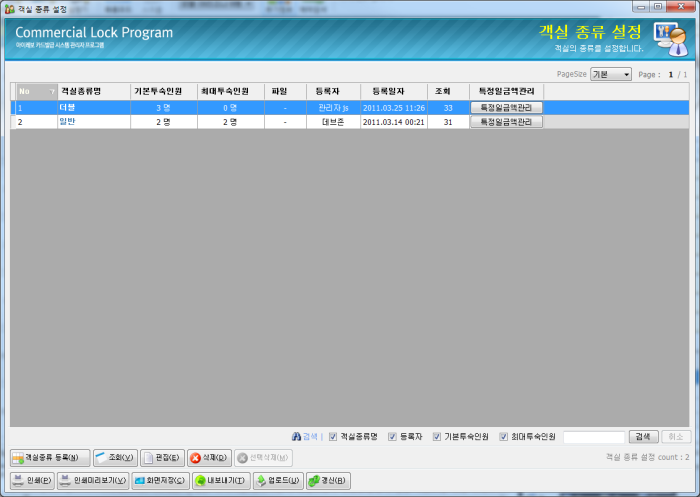

7-7 객실 종류 및 요금 설정관리

- 객실의 종류와 요금을 설정합니다.

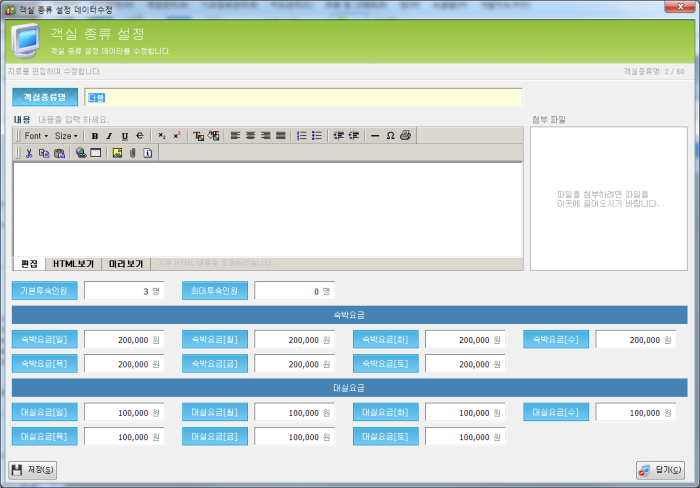

  객실 종류 추가/수정

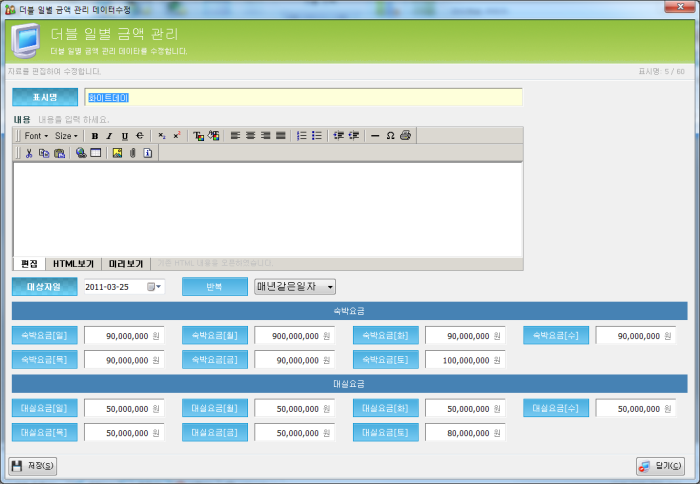

  특정일 금액 관리

- 객실 종류별로 특정 일자에 요금을 다르게 등록 할 수 있습니다.
- 별다른 추가 등록 없이 일자 반복 기능으로 매년 또는 매월 반복 일자마다 금액을 다르게 설정할 수 있습니다.

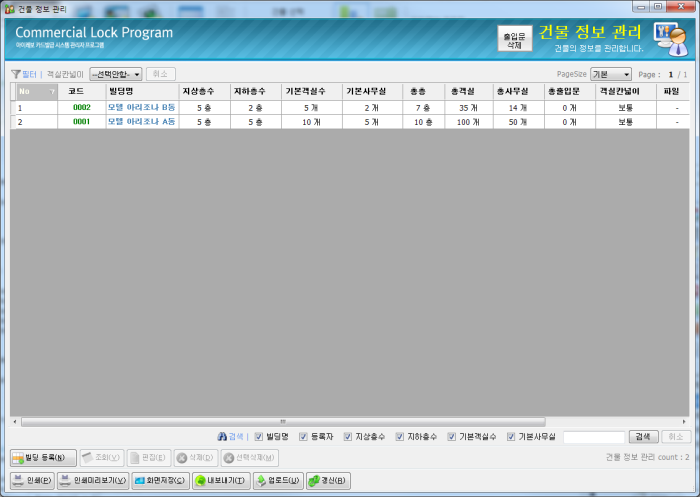

7-8 건물 구성 정보 관리

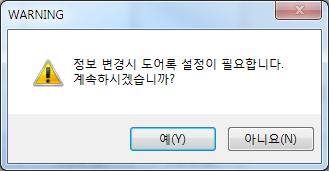

- 건물의 정보를 관리합니다. 빌딩, 객실 데이타등이 변경되면 도어락에 직접 설정해야 하므로, 초기 메뉴 진입시 다음과 같은    Warning 메시지가 표시됩니다.

- '예'를 누르면 건물 구성 정보 관리창이 뜹니다.

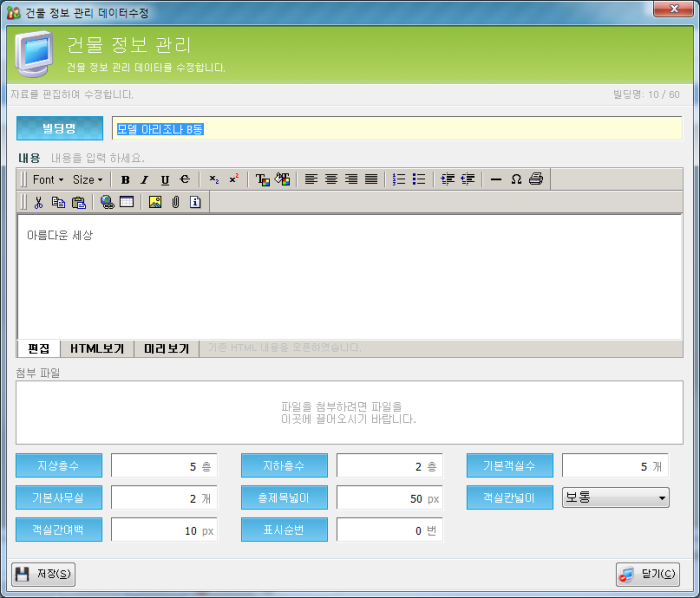

  건물 정보 작성/수정

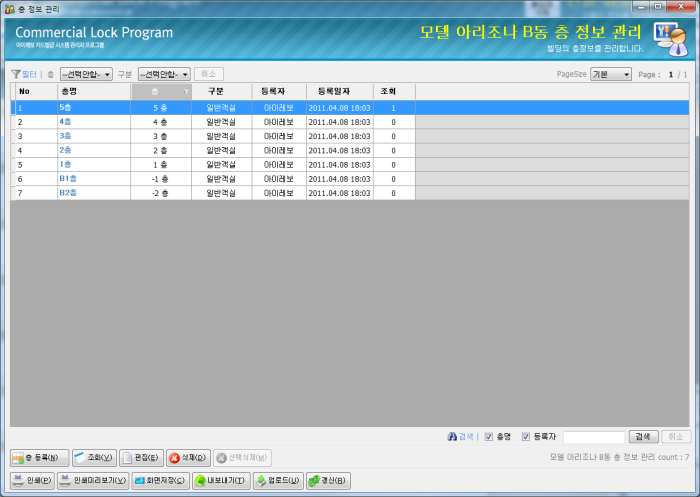

  건물의 층 정보 관리

  객실 자동 생성

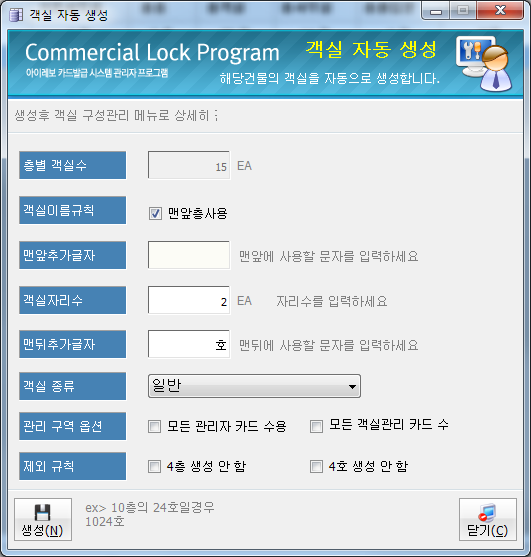

  자동 생성 창

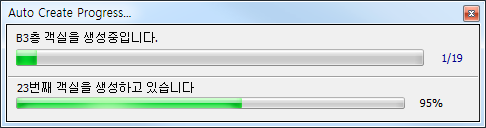

  자동 생성 진행 모습

  생성 중 취소할 시

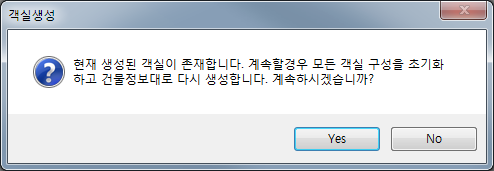

  완료 후 객실 재구성

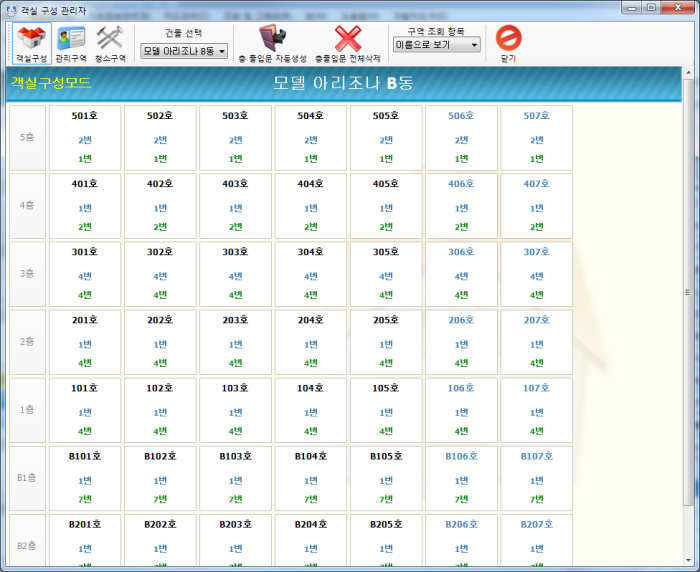

7-9 객실 구성 관리

- 객실을 시각적으로 구성하여 관리합니다. 데이타가 변경되면 도어락에 직접 설정해야 하므로, 초기 메뉴 진입시 다음과 같은 Warning 메시지가 표시됩니다.

- '예'를 누르면 객실 구성 정보 관리창이 뜹니다.

  객실 구성 모드

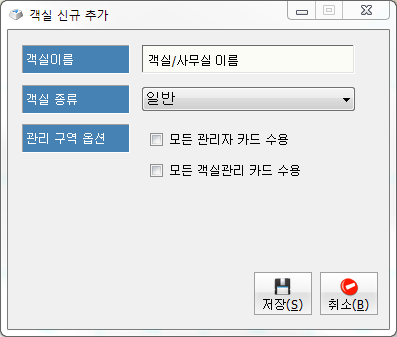

- 객실/사무실 추가

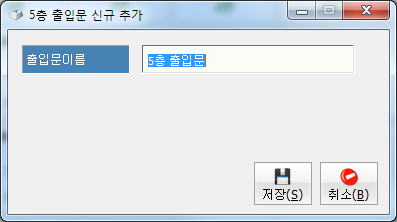

- 층 출입문 추가

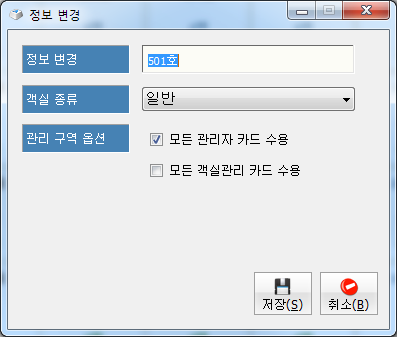

- 객실/사무실 정보 변경

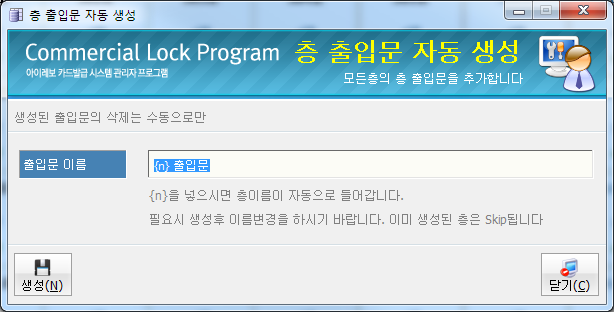

- 층 출입문 자동 생성 기능

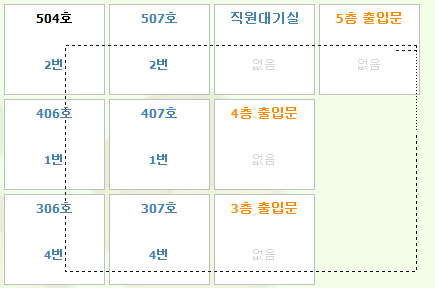

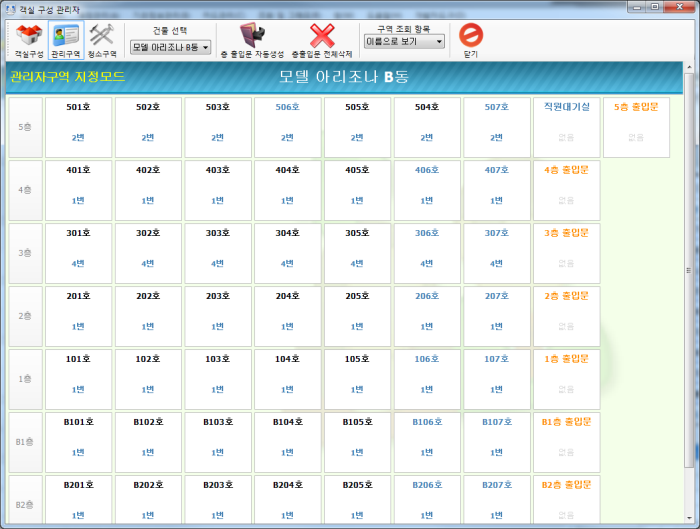

  관리 구역 모드

- 관리 화면 변경됨

- 코드 할당 방법

8. 카드 관리

8-1 공통 옵션 설명

- 카드 관리 화면에 다음과 같은 공통적인 옵션이 존재합니다.

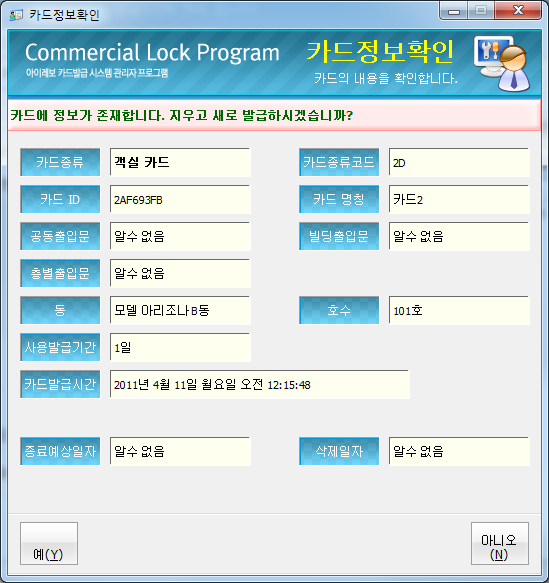

- 카드정보확인 화면

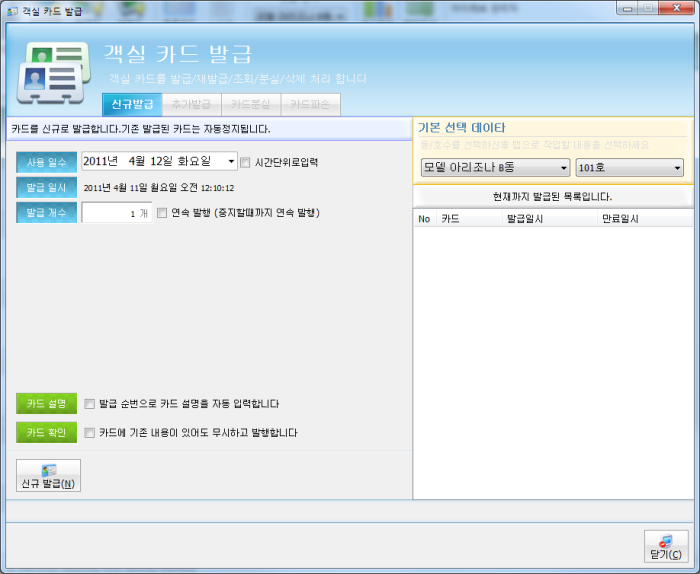

8-2 객실 카드 발급 - 신규 카드 발급

- 객실을 출입할 수 있는 카드를 발급합니다.

9. 체크인 체크 아웃

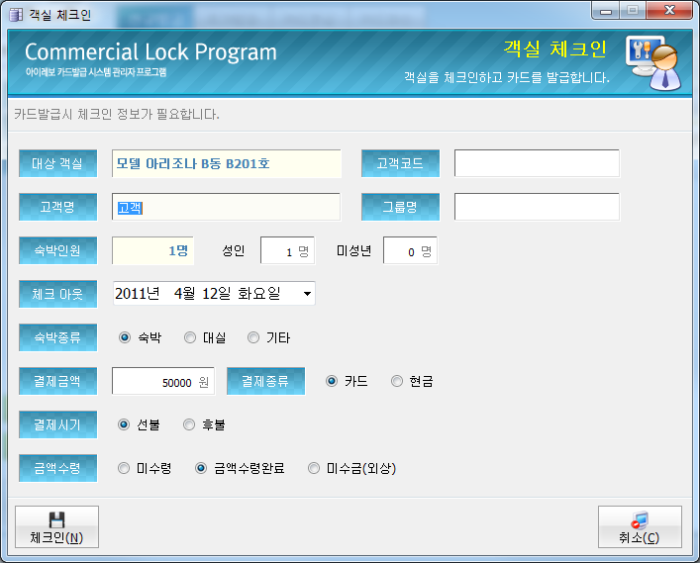

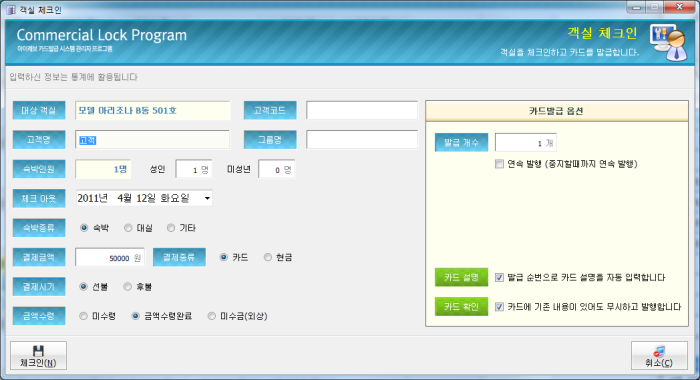

9-1 체크인 설명

- 체크인 화면은 다음과 같습니다.

- 단, 객실 카드 발급 메뉴를 통해 체크인 되는 경우 우측의 카드 옵션이 이미 있으므로 다음과 같이 카드 옵션은 없는 상태로
로딩됩니다.

10. 기록 조회

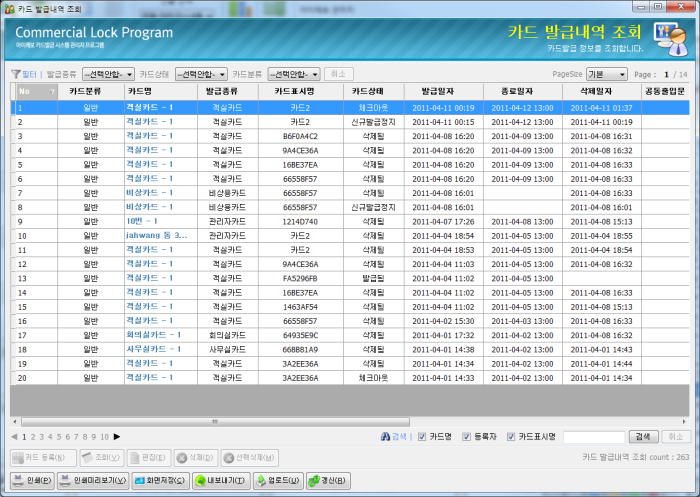

10-1 카드 발급 내역 조회

- 발급된 카드에 대한 기록을 조회합니다.

11. 그래프 통계

* 운영되는 각종 상태에 대한 통계입니다.(이곳에서 사용되는 그래프는 모두 샘플입니다.)

11-1 공통 부분

- 그래프 인쇄 미리보기

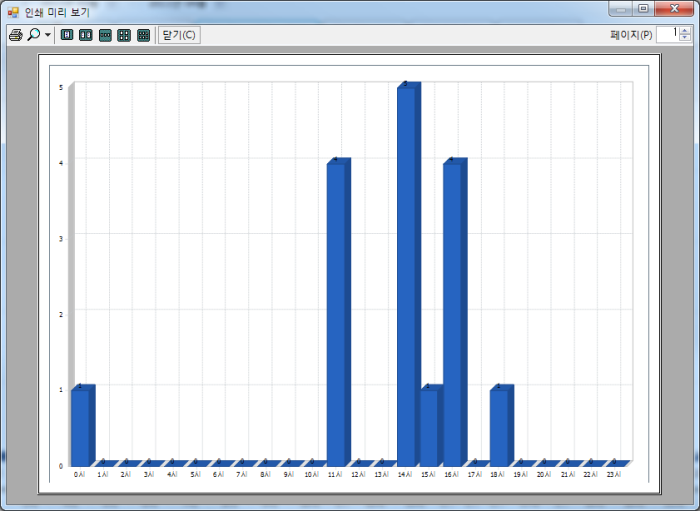

11-2 체크인 통계 그래프 - 시간대별 체크인 통계

- 하루 중 고객이 체크인 한 시간의 합계를 볼 수 있습니다.

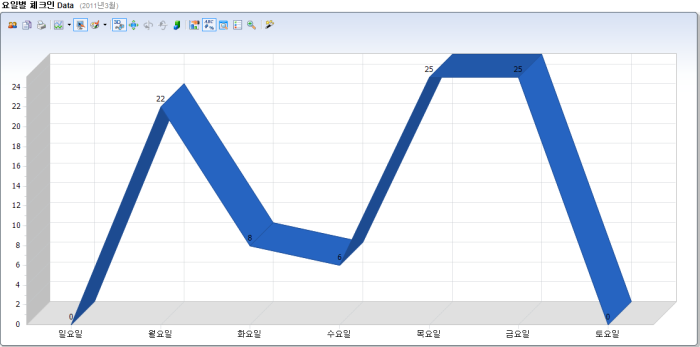

11-3 체크인 통계 그래프 - 요일별 체크인 통계

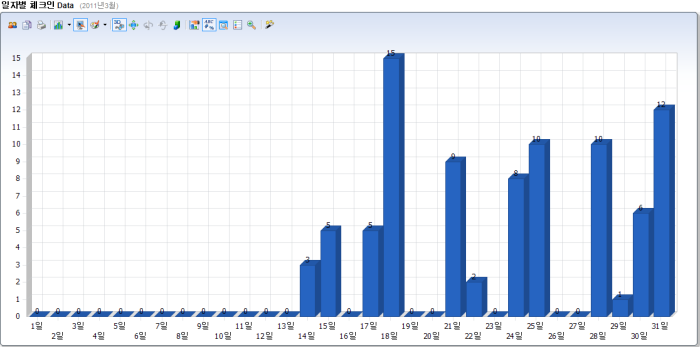

11-4 체크인 통계 그래프 - 일자별 체크인 통계

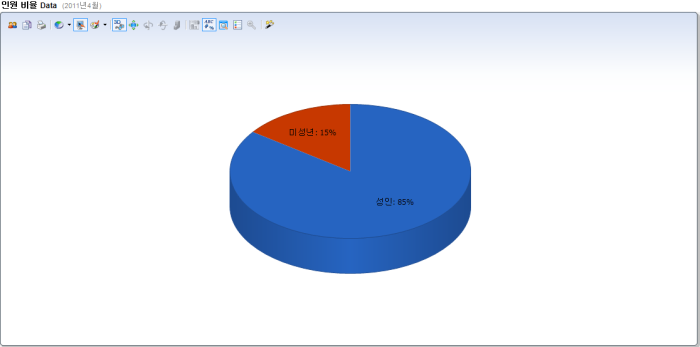

11-5 체크인 통계 그래프 - 인원 비율 통계

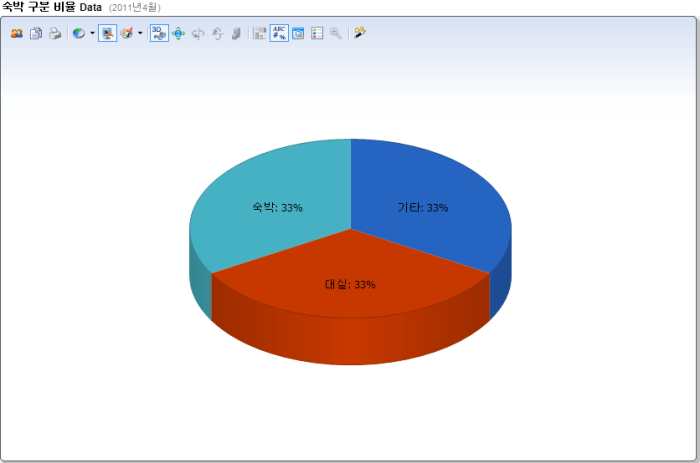

11-6 체크아웃 통계 그래프 - 숙박 구분 비율 통계

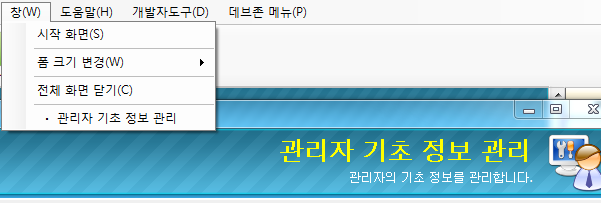

12. 창 메뉴

- 아래처럼 현재 프로그램의 창 목록을 관리하는 메뉴입니다.

13. 도움말 메뉴

* 위 Server Software 내용과 상동
